Jak działa zraszacz statyczny? Budowa, dysze, regulacja

Zraszacz statyczny to dyskretny, a zarazem niezwykle efektywny element systemu nawadniania, który ukrywa się pod ziemią, by w odpowiednim momencie precyzyjnie podać wodę. Zrozumienie jego mechanizmu działania jest kluczowe dla każdego, kto pragnie efektywnie i oszczędnie nawadniać swój ogród, zapewniając roślinom optymalne warunki do wzrostu. W tym artykule szczegółowo wyjaśnię, jak ten sprytny mechanizm wynurza się, rozpyla wodę i chowa z powrotem, a także co kryje się w jego wnętrzu.

Jak działa zraszacz statyczny? Magia ukryta pod ziemią krok po kroku

Zasada działania zraszacza statycznego, choć wydaje się prosta, opiera się na sprytnym wykorzystaniu praw fizyki, a konkretnie ciśnienia wody. To właśnie ono jest siłą napędową całego procesu, pozwalającą urządzeniu wykonać swoje zadanie, a następnie dyskretnie zniknąć pod powierzchnią gruntu. Pozwólcie, że wyjaśnię ten mechanizm krok po kroku.

1. Stan spoczynku: Zanim system nawadniania zostanie uruchomiony, zraszacz statyczny pozostaje całkowicie schowany. Jego głowica jest zlicowana z poziomem gruntu, co zapewnia estetykę ogrodu i chroni urządzenie przed uszkodzeniami mechanicznymi, na przykład podczas koszenia trawy. W tym momencie w rurach panuje ciśnienie atmosferyczne lub bardzo niskie ciśnienie resztkowe.
2. Aktywacja i napływ wody: Gdy włączamy system nawadniania, zawór sekcji, do której podłączony jest zraszacz, otwiera się. Woda zaczyna napływać do rzewodów i korpusu zraszacza pod ciśnieniem. To kluczowy moment, ponieważ to właśnie to ciśnienie rozpoczyna cały cykl pracy.
3. Wynurzenie tłoka: Napływająca woda, działając na wewnętrzny tłok (zwany też trzpieniem), zaczyna go wypychać w górę. Tłok ten jest połączony z dyszą, więc wraz z nim wynurza się nad powierzchnię gruntu. Aby to nastąpiło, ciśnienie wody musi pokonać opór stalowej sprężyny powrotnej, która naturalnie dąży do utrzymania tłoka w pozycji schowanej.
4. Formowanie strumienia przez dyszę: Gdy tłok jest już w pełni wynurzony, woda swobodnie przepływa przez jego wnętrze i wydostaje się na zewnątrz przez zamontowaną dyszę. To właśnie dysza jest odpowiedzialna za nadanie strumieniowi wody określonego kształtu najczęściej jest to wachlarz o stałym lub regulowanym kącie. Dzięki temu woda jest rozprowadzana precyzyjnie na wyznaczonym obszarze.
5. Powrót do pozycji ukrytej: Po zakończeniu cyklu nawadniania, zawór sekcji zostaje zamknięty, a ciśnienie w systemie spada. W tym momencie sprężyna powrotna, która była wcześniej ściśnięta, może swobodnie rozprężyć się. Jej siła wciąga tłok z dyszą z powrotem do korpusu zraszacza, ponownie chowając go pod ziemią. Cały proces jest szybki i efektywny, a zraszacz jest gotowy do kolejnego cyklu pracy.

Jak widać, to sprytne połączenie ciśnienia wody i mechanizmu sprężynowego sprawia, że zraszacz statyczny jest tak niezawodnym i praktycznym rozwiązaniem w ogrodzie.

Anatomia zraszacza statycznego: Co kryje się w jego wnętrzu?

Aby w pełni zrozumieć, jak działa zraszacz statyczny, warto zajrzeć pod jego "maskę" i poznać kluczowe komponenty, które wspólnie tworzą ten efektywny mechanizm. Każdy element pełni określoną funkcję, a ich harmonijna współpraca gwarantuje niezawodność i precyzję nawadniania. Oto najważniejsze z nich:

• Korpus (obudowa): To zewnętrzna, najczęściej cylindryczna część zraszacza, która jest trwale zakopana w ziemi. Jego głównym zadaniem jest ochrona wewnętrznych mechanizmów przed uszkodzeniami mechanicznymi, zanieczyszczeniami z gruntu oraz warunkami atmosferycznymi. Korpus wykonany jest zazwyczaj z wytrzymałego tworzywa sztucznego, odpornego na promieniowanie UV i działanie wody.
• Tłok wynurzalny (trzon): To ruchomy element, który pod wpływem ciśnienia wody wysuwa się z korpusu. Na jego szczycie montowana jest dysza. Tłok musi być wykonany z gładkiego materiału, aby zapewnić płynne wynurzanie i chowanie się, minimalizując tarcie i ryzyko zacięcia. Jego konstrukcja często zawiera kanały, przez które przepływa woda do dyszy.
• Mocna sprężyna powrotna ze stali nierdzewnej: Umieszczona wewnątrz korpusu, otacza tłok. Jej zadaniem jest ściągnięcie tłoka z powrotem do pozycji schowanej, gdy ciśnienie wody w systemie spadnie. Użycie stali nierdzewnej jest kluczowe, ponieważ zapewnia odporność na korozję, co jest niezwykle ważne w środowisku wilgotnym i ziemi. To właśnie dzięki niej zraszacz jest "niewidzialny", gdy nie pracuje.
• Aktywowana ciśnieniem uszczelka: To niezwykle ważny element, często niedoceniany. Uszczelka ta znajduje się wokół tłoka i pod wpływem ciśnienia wody szczelnie przylega do ścianek korpusu. Zapobiega to wyciekom wody z wnętrza zraszacza na boki, a także chroni mechanizm przed dostawaniem się do środka piasku, ziemi i innych zanieczyszczeń, które mogłyby zablokować ruch tłoka. Bez sprawnej uszczelki zraszacz szybko straciłby swoją efektywność.
• Gniazdo na dyszę: To specjalne miejsce na szczycie tłoka, do którego wkręca się lub wciska wymienną dyszę. Standardowe gniazda pozwalają na łatwą wymianę dysz, co daje dużą elastyczność w projektowaniu i dostosowywaniu systemu nawadniania do zmieniających się potrzeb ogrodu.

Wszystkie te elementy muszą być wykonane z wysokiej jakości materiałów i precyzyjnie spasowane, aby zraszacz statyczny mógł działać niezawodnie przez wiele lat, zapewniając optymalne nawadnianie.

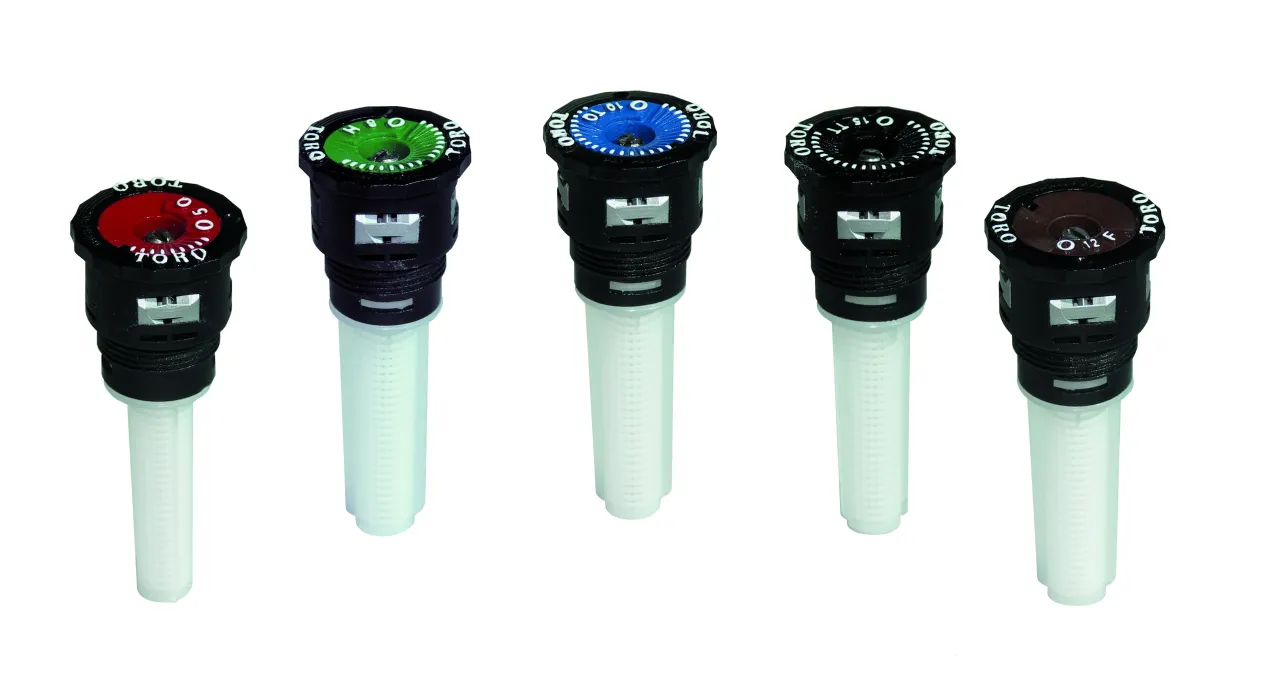

Dysza to ona decyduje o wszystkim. Jaką wybrać?

Kiedy mówimy o zraszaczu statycznym, często skupiamy się na jego wynurzalnym korpusie, ale prawda jest taka, że sercem całego systemu jest dysza. To ona, a nie sam korpus zraszacza, decyduje o kluczowych parametrach nawadniania: zasięgu, kształcie strumienia wody oraz kącie pracy. Wybór odpowiedniej dyszy jest absolutnie fundamentalny dla efektywności i precyzji podlewania. W Polsce najczęściej spotykamy kilka typów dysz, które warto poznać:

• Dysze regulowane (np. seria VAN, A): Jak sama nazwa wskazuje, te dysze pozwalają na ręczną regulację kąta pracy w bardzo szerokim zakresie, zazwyczaj od 0 do 360 stopni. To ich główna zaleta, ponieważ dają projektantowi i użytkownikowi ogromną elastyczność. Można je łatwo dopasować do nieregularnych kształtów trawnika, narożników czy obszarów wokół przeszkód. Są uniwersalne i często wybierane ze względu na swoją wszechstronność.
• Dysze o stałym kącie (np. seria MPR): W przeciwieństwie do dysz regulowanych, te modele oferują precyzyjnie określony, niezmienny kąt pracy (np. 90°, 180°, 360°). Ich siłą jest jednak wysoka precyzja i często dopasowana dawka opadowa (MPR - Matched Precipitation Rate). Oznacza to, że niezależnie od kąta, wszystkie dysze z tej samej serii podają wodę z podobną intensywnością, co znacznie ułatwia projektowanie systemów i zapewnia równomierne nawadnianie. Są idealne do prostych, geometrycznych obszarów.
• Dysze pasowe (strip): To specjalistyczne dysze, zaprojektowane do nawadniania wąskich i długich pasów terenu, takich jak rabaty wzdłuż ścieżek, pasy zieleni między budynkami czy wąskie trawniki. Tworzą one prostokątny strumień wody, który efektywnie pokrywa dany obszar, minimalizując straty wody poza nim. Są dostępne w różnych konfiguracjach, np. do podlewania od środka na boki, od końca do końca, czy z jednego boku.
• Dysze specjalne (np. MP Rotator): Choć montowane na korpusie zraszacza statycznego, działają one w zupełnie inny sposób, przypominając zraszacze rotacyjne. Emitują wiele obracających się strumieni wody, co pozwala na znacznie niższe zużycie wody i mniejszą dawkę opadową niż tradycyjne dysze statyczne. Są idealne do gleb gliniastych, które wolno wchłaniają wodę, oraz do obszarów o większym zasięgu, gdzie chcemy zachować estetykę zraszaczy statycznych. To swego rodzaju hybryda, łącząca zalety obu typów.

Wybór dyszy powinien być zawsze podyktowany konkretnymi potrzebami nawadnianego obszaru, typem gleby oraz dostępnym ciśnieniem i wydatkiem wody. Pamiętajcie, że dobrze dobrana dysza to podstawa efektywnego i oszczędnego nawadniania.

Zraszacz statyczny a rotacyjny: Kluczowe różnice w działaniu, które musisz znać

Jak widać z tabeli, różnice są fundamentalne. Łączenie zraszaczy statycznych i rotacyjnych na jednej sekcji doprowadziłoby do nierównomiernego nawadniania jedne obszary byłyby przelane, inne niedostatecznie podlane. Dlatego zawsze projektujemy systemy tak, aby na jednej sekcji znajdowały się wyłącznie zraszacze jednego typu.

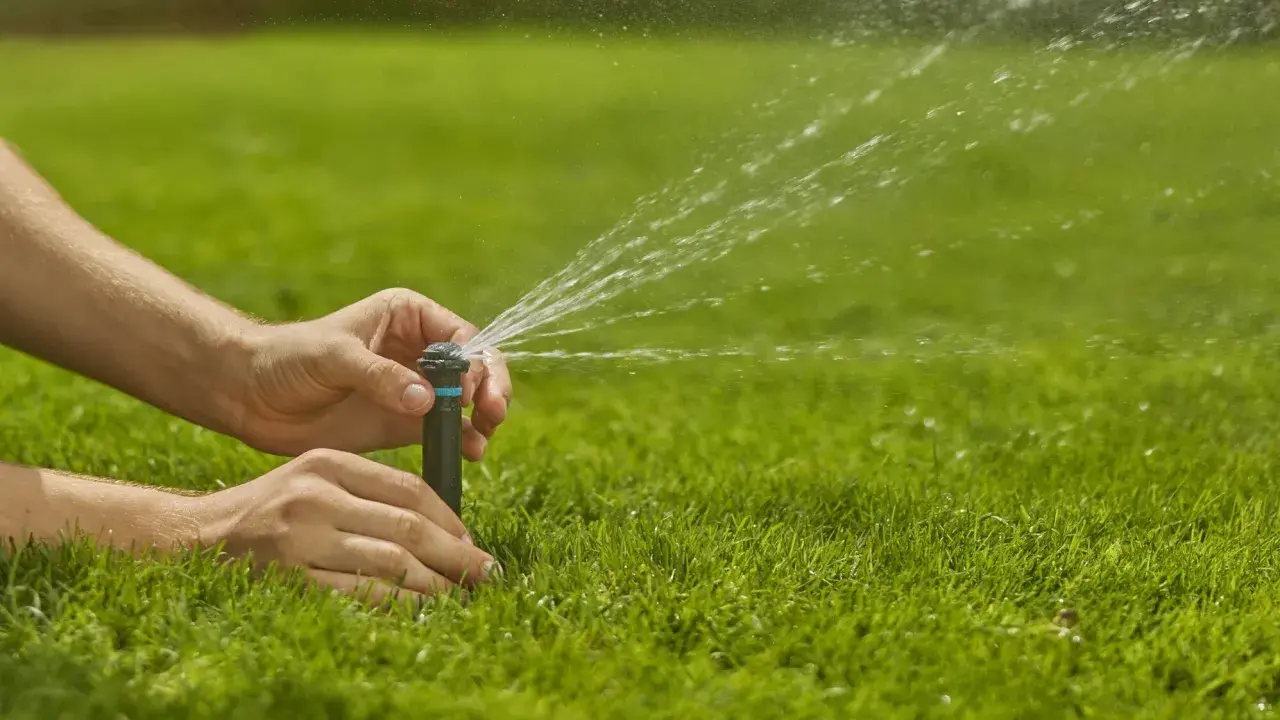

Regulacja to podstawa: Jak idealnie dopasować zraszacz do swojego ogrodu?

Nawet najlepiej dobrany zraszacz nie spełni swojej funkcji, jeśli nie zostanie odpowiednio wyregulowany. Umiejętność precyzyjnego dostosowania zraszacza statycznego do kształtu i rozmiaru nawadnianego obszaru to klucz do efektywnego i oszczędnego podlewania. Proces ten koncentruje się na dwóch głównych parametrach:

1. Ustawianie sektora nawadniania (dla dysz regulowanych):
   • Większość dysz regulowanych (np. VAN) posiada specjalny pierścień lub kołnierz na górze, który pozwala na zmianę kąta podlewania.
   • Aby wyregulować kąt, zazwyczaj należy przytrzymać dolną część dyszy (lub korpus zraszacza) i obracać górnym pierścieniem. W niektórych modelach może być konieczne użycie specjalnego kluczyka.
   • Podczas regulacji zraszacz powinien być włączony i wynurzony, aby na bieżąco obserwować zakres pracy strumienia wody. Zaczynamy od ustawienia stałego boku sektora (najczęściej w kierunku, gdzie ma się kończyć podlewanie), a następnie regulujemy drugi, ruchomy bok, aż do uzyskania pożądanego kąta.
   • Pamiętajcie, aby sektor nawadniania był dopasowany do kształtu trawnika i nie podlewał ścieżek, podjazdów czy ścian budynków.
2. Dostosowywanie zasięgu (promienia) za pomocą śruby regulacyjnej:
   • Prawie każda dysza statyczna wyposażona jest w małą śrubę regulacyjną, umieszczoną na jej szczycie.
   • Wkręcanie tej śruby powoduje, że mały element (najczęściej plastikowy) wchodzi w strumień wody, rozpraszając go i tym samym zmniejszając zasięg podlewania. Zazwyczaj możliwe jest zmniejszenie zasięgu maksymalnie o około 25%.
   • To bardzo przydatna funkcja, gdy chcemy delikatnie skrócić promień zraszacza, aby uniknąć podlewania sąsiednich obszarów lub gdy dysza ma nieco zbyt duży zasięg dla danego fragmentu ogrodu.
   • Należy jednak pamiętać, że zbyt mocne wkręcenie śruby może zaburzyć równomierność rozkładu wody i spowodować "mgławienie" na krótkim dystansie. Regulujmy z umiarem, obserwując efekty.

Pamiętajcie, że precyzyjna regulacja to inwestycja w zdrowie waszych roślin i oszczędność wody. Poświęćcie chwilę na dopracowanie ustawień, a wasz system nawadniania będzie działał optymalnie.

Przeczytaj również: Ile zraszaczy na sekcji? Oblicz to sam i uniknij błędów!

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy zraszacz odmawia posłuszeństwa?

Chociaż zraszacze statyczne są urządzeniami niezawodnymi, czasem zdarza się, że odmawiają posłuszeństwa. Jako doświadczony praktyk wiem, że większość problemów ma proste przyczyny i można je łatwo rozwiązać. Oto najczęstsze z nich i sposoby radzenia sobie z nimi:

• Zraszacz się nie wynurza:
  • Przyczyna: Najczęściej jest to zbyt niskie ciśnienie w systemie. Zraszacz potrzebuje określonego ciśnienia (zazwyczaj 1,5-2,5 bar), aby woda mogła wypchnąć tłok. Inne możliwe przyczyny to nieszczelności w linii (np. uszkodzona rura, nieszczelne połączenie), które powodują spadek ciśnienia, lub zatkany filtr zraszacza.
  • Rozwiązanie: Sprawdź ciśnienie na manometrze (jeśli jest zainstalowany). Obejrzyj linię nawadniającą pod kątem widocznych wycieków. Spróbuj oczyścić filtr zraszacza zazwyczaj wymaga to odkręcenia górnej części korpusu i wyjęcia filtra. Upewnij się, że zawory sekcji są w pełni otwarte.
• Zraszacz się nie chowa:
  • Przyczyna: Głównym winowajcą jest zazwyczaj zanieczyszczenie. Piasek, ziemia, drobne kamyczki lub resztki trawy mogą dostać się między tłok a korpus zraszacza, blokując swobodny ruch tłoka i uniemożliwiając sprężynie powrotnej wykonanie swojej pracy.
  • Rozwiązanie: Delikatnie pociągnij tłok do góry i spróbuj go ręcznie obrócić. Jeśli to nie pomoże, konieczne będzie wyjęcie zraszacza z ziemi, rozkręcenie go i dokładne wyczyszczenie wnętrza z wszelkich zanieczyszczeń. Upewnij się, że uszczelka jest czysta i nieuszkodzona.
• Nierównomierne podlewanie lub "mgławienie":
  • Przyczyna: Może być spowodowane kilkoma czynnikami. Zbyt wysokie ciśnienie w systemie sprawia, że woda jest rozpylana na zbyt drobne krople, które łatwo zwiewa wiatr lub szybko parują (tzw. mgławienie). Z drugiej strony, zatkana dysza lub jej zużycie (np. pęknięcie) również może prowadzić do nierównomiernego rozkładu wody.
  • Rozwiązanie: Jeśli problemem jest zbyt wysokie ciśnienie, rozważ instalację reduktora ciśnienia na sekcji lub na głównym zaworze. Sprawdź dyszę oczyść ją z ewentualnych zanieczyszczeń (np. drobinek piasku) lub wymień na nową, jeśli jest uszkodzona lub zużyta. Pamiętaj, aby regularnie kontrolować stan dysz.

Pamiętajcie, że regularne przeglądy i konserwacja systemu nawadniania mogą zapobiec wielu z tych problemów. Czysty system to sprawny system!
