Wybór optymalnej średnicy rur do systemu nawadniania ogrodu to jedna z tych decyzji, która na pierwszy rzut oka może wydawać się drobnostką, ale w rzeczywistości ma fundamentalne znaczenie. Od niej zależy, czy Twój system będzie działał wydajnie, bezawaryjnie i równomiernie podlewał każdą część trawnika, czy też stanie się źródłem frustracji i niepotrzebnych kosztów. Jako Włodzisław Lis, postaram się przeprowadzić Cię przez ten proces krok po kroku, abyś mógł uniknąć typowych błędów.
Optymalna średnica rur do nawadniania klucz do wydajnego systemu w Twoim ogrodzie
- Wybór średnicy rury jest fundamentalny dla wydajności systemu nawadniania, wpływając na ciśnienie, zasięg zraszaczy i koszty.
- Zbyt mała średnica powoduje straty ciśnienia i nierównomierne podlewanie, zbyt duża to niepotrzebne wydatki.
- W systemach nawadniania najczęściej stosuje się rury polietylenowe (PE) o średnicach od 16 mm do 40 mm.
- Kluczowe czynniki doboru to wydajność źródła wody, powierzchnia ogrodu, liczba zraszaczy oraz długość rurociągu.
- Systemy nawadniania dzieli się na sekcje, a średnica rury głównej powinna być największa w całym układzie.
- Ważne jest utrzymanie bezpiecznej prędkości przepływu wody (1,5-2 m/s), aby zminimalizować spadki ciśnienia.
Optymalna średnica rur to podstawa skutecznego nawadniania
Z mojego doświadczenia wynika, że odpowiedni dobór średnicy rur to absolutna podstawa dla każdego systemu nawadniania. To nie jest element, na którym warto oszczędzać czy decydować "na oko". Dlaczego? Ponieważ ma to fundamentalny wpływ na wydajność i bezawaryjność całego układu. Źle dobrana średnica może skutkować problemami z ciśnieniem, nierównomiernym podlewaniem, a w konsekwencji niezadowoleniem z inwestycji.
Skutki zbyt małej średnicy: niskie ciśnienie i nierówne podlewanie
Jeśli zdecydujesz się na rury o zbyt małej średnicy, przygotuj się na szereg problemów. Najważniejszym z nich są znaczne straty ciśnienia. Woda, przepływając przez wąskie rury, napotyka większy opór, co prowadzi do spadku ciśnienia na końcu linii. Efektem tego jest nierównomierne podlewanie ogrodu jedne zraszacze ledwo co "plują" wodą, podczas gdy inne w ogóle nie osiągają deklarowanego zasięgu. To z kolei obniża efektywność całego systemu i może prowadzić do niedostatecznego nawodnienia roślin.Skutki zbyt dużej średnicy: niepotrzebne koszty i straty
Z drugiej strony, zastosowanie rur o zbyt dużej średnicy, choć nie wpłynie negatywnie na ciśnienie, jest po prostu nieekonomiczne. Kupujesz droższe materiały zarówno same rury, jak i złączki bez proporcjonalnego wzrostu korzyści. Woda w zbyt szerokich rurach płynie wolniej, co może prowadzić do osadzania się zanieczyszczeń, choć w systemach nawadniania jest to rzadszy problem. Głównym minusem są tu niepotrzebnie wyższe koszty inwestycyjne, które można by przeznaczyć na inne elementy ogrodu.
Jak średnica rury wpływa na ciśnienie i zasięg Twoich zraszaczy?
Mechanizm jest prosty: im mniejsza średnica rury, tym większa prędkość przepływu wody przy tej samej objętości, a co za tym idzie większe straty ciśnienia na skutek tarcia. Woda potrzebuje odpowiedniego ciśnienia, aby zraszacze mogły działać z pełną mocą, osiągając swój maksymalny zasięg i równomiernie rozprowadzając wodę. Jeśli ciśnienie jest zbyt niskie, zraszacze nie będą pracować optymalnie, a niektóre obszary ogrodu mogą być niedostatecznie nawodnione. Moim zdaniem, utrzymanie odpowiedniej równowagi między średnicą rury a prędkością przepływu jest kluczowe dla efektywności.
Kluczowe czynniki wpływające na dobór średnicy rur
Zanim przejdziemy do konkretnych rekomendacji, musimy zrozumieć, jakie czynniki mają największy wpływ na dobór średnicy rur. To one pozwolą nam podjąć świadomą decyzję i zaprojektować system, który będzie działał bez zarzutu przez lata.
Wydajność źródła wody: jak zmierzyć przepływ z kranu lub pompy?
To absolutnie fundamentalny czynnik. Bez znajomości wydajności źródła wody (czy to kranu ogrodowego, czy pompy) nie jesteśmy w stanie prawidłowo zaprojektować systemu. Aby zmierzyć przepływ, wystarczy prosta metoda: podstaw wiadro o znanej pojemności (np. 10 litrów) pod kran i zmierz stoperem, ile czasu zajmuje jego napełnienie. Następnie przelicz to na litry na minutę lub metry sześcienne na godzinę. Na przykład, jeśli 10 litrów napełnia się w 20 sekund, to w minutę przepłynie 30 litrów (10 l / 20 s * 60 s = 30 l/min). To jest Twoja bazowa wydajność, którą musisz wziąć pod uwagę.
Powierzchnia i kształt ogrodu: im większy trawnik, tym grubsza rura
Wielkość i kształt ogrodu bezpośrednio przekładają się na zapotrzebowanie na wodę i złożoność systemu. Im większa powierzchnia trawnika, tym więcej zraszaczy będzie potrzebnych, a co za tym idzie większe zapotrzebowanie na przepływ wody. W dużych ogrodach, gdzie rury główne muszą transportować wodę na znaczne odległości, grubsza rura główna jest często koniecznością, aby zminimalizować straty ciśnienia na długich odcinkach.
Liczba i rodzaj zraszaczy: jak obliczyć zapotrzebowanie sekcji na wodę?
Każdy zraszacz ma określoną przez producenta wydajność (przepływ wody) przy danym ciśnieniu. Aby prawidłowo dobrać średnicę rur, musisz najpierw podzielić ogród na sekcje nawadniania. Następnie, dla każdej sekcji, zsumuj zapotrzebowanie na wodę wszystkich zraszaczy, które będą działać jednocześnie w tej sekcji. To właśnie ta sumaryczna wartość będzie kluczowa przy doborze średnicy rur sekcyjnych. Pamiętaj, że rzadko kiedy wydajność źródła wody pozwala na jednoczesne zasilenie wszystkich zraszaczy w całym ogrodzie, stąd konieczność podziału na sekcje.Długość rurociągu: dlaczego każdy metr ma znaczenie?
Długość rurociągu ma bezpośredni wpływ na straty ciśnienia. Im dłuższa rura, tym większe tarcie wody o jej ścianki i tym większy spadek ciśnienia na końcu linii. Dlatego, planując długie odcinki, musimy być szczególnie ostrożni i często zwiększyć średnicę rury, aby skompensować te straty. Każdy metr rury ma znaczenie i powinien być uwzględniony w obliczeniach.
Rekomendowane średnice rur głównych dla różnych rozmiarów ogrodów
Przejdźmy teraz do konkretów. Poniżej przedstawiam moje rekomendacje dotyczące doboru średnicy rury głównej, bazując na typowych rozmiarach ogrodów. Pamiętaj, że są to ogólne wytyczne, które zawsze warto zweryfikować z indywidualnymi warunkami.
Mały ogród (do 200 m²): czy rura 25 mm zawsze wystarczy?
Dla małych ogrodów, o powierzchni do 200 m², zazwyczaj stosuje się rury o średnicy 20 mm lub 25 mm. W większości przypadków, jeśli źródło wody ma dobrą wydajność, rura 25 mm będzie w zupełności wystarczająca. Pozwoli to na zasilenie jednej lub dwóch sekcji z odpowiednim ciśnieniem. Rura 20 mm może być używana do mniejszych, prostszych systemów, ale zawsze warto rozważyć 25 mm jako bezpieczniejszą opcję.
Średni ogród (200 - 500 m²): kiedy warto zainwestować w rurę 32 mm?
W przypadku średnich ogrodów, od 200 do 500 m², rura 25 mm jest często podstawą, ale warto poważnie rozważyć inwestycję w rurę 32 mm, zwłaszcza jeśli planujesz więcej sekcji, dłuższe odcinki rurociągu lub masz zraszacze o większym zapotrzebowaniu na wodę. Rura 32 mm zapewni znacznie mniejsze straty ciśnienia, co przełoży się na stabilniejsze i bardziej efektywne działanie całego systemu. To inwestycja, która szybko się zwraca w komforcie użytkowania.
Duży ogród (powyżej 500 m²): dlaczego rura 32 mm to minimum?
Dla dużych ogrodów, o powierzchni powyżej 500 m², rura 32 mm to absolutne minimum dla rury głównej. Często, aby zapewnić optymalne ciśnienie i przepływ dla wielu sekcji i zraszaczy, konieczne jest zastosowanie rury o średnicy 40 mm, a nawet większej. W takich przypadkach, oszczędzanie na średnicy rury głównej jest błędem, który zemści się na wydajności całego systemu. Duże ogrody wymagają solidnych rozwiązań.
Tabela rekomendowanych średnic w zależności od powierzchni
| Powierzchnia ogrodu | Zalecana średnica rury głównej |
|---|---|
| Do 100-200 m² | 20-25 mm |
| Od 200 do 500 m² | 25 mm (zalecane 32 mm dla lepszej wydajności) |
| Od 400 do 1000 m² | 25-32 mm |
| Powyżej 500-1000 m² | 32 mm (często 40 mm lub większa) |
Różne średnice rur w systemie nawadniania: od magistrali po zraszacze
Warto pamiętać, że system nawadniania to nie tylko jedna średnica rury. Składa się on z różnych elementów, które pełnią specyficzne funkcje i mogą wymagać rur o zróżnicowanych średnicach. Zrozumienie ich roli pomoże w prawidłowym projektowaniu.

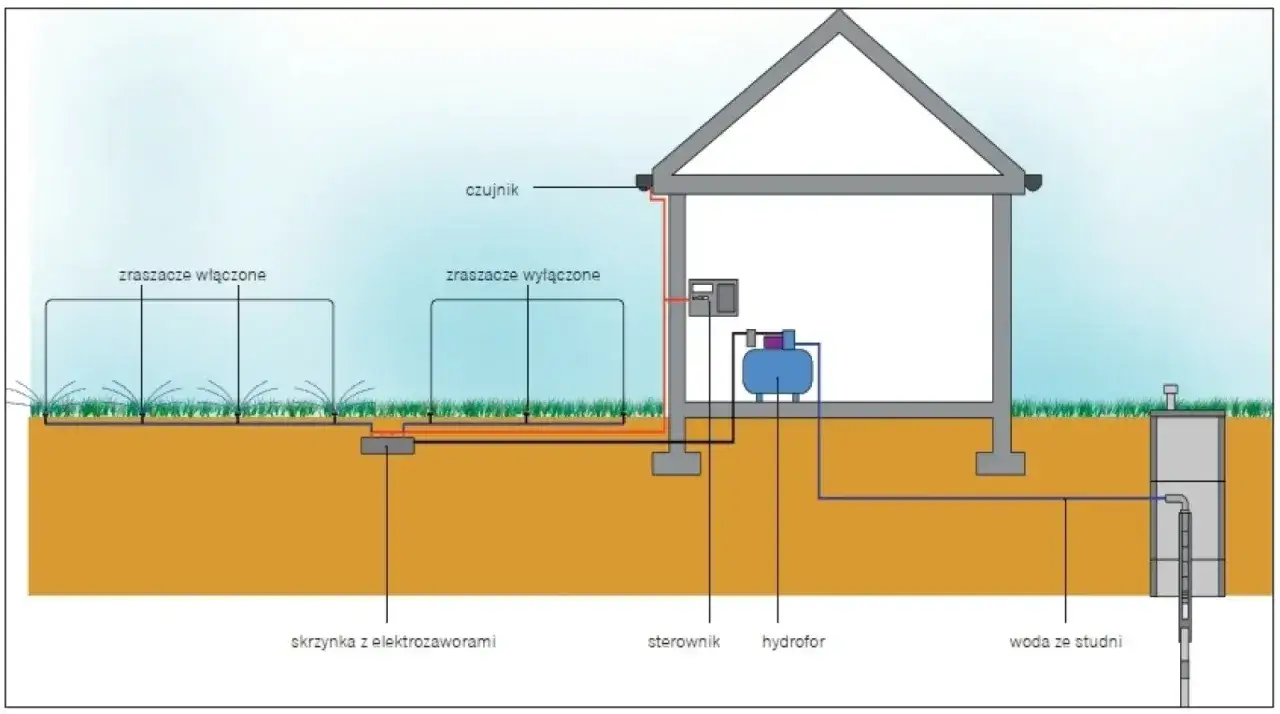

Rura główna (magistrala): kręgosłup Twojego systemu
Rura główna, często nazywana magistralą, to kręgosłup całego systemu. Łączy ona źródło wody (kran, pompę) z rozdzielaczem, do którego podłączone są elektrozawory. To właśnie ta rura transportuje największą objętość wody, dlatego powinna mieć największą średnicę w całym systemie. Jej prawidłowy dobór jest kluczowy dla zapewnienia odpowiedniego ciśnienia i przepływu do wszystkich sekcji.
Rury sekcyjne: zasilanie poszczególnych stref nawadniania
Rury sekcyjne to te, które prowadzą wodę od elektrozaworów do poszczególnych stref nawadniania, czyli do linii ze zraszaczami. Zazwyczaj, dla uproszczenia i zachowania optymalnych warunków przepływu, rury sekcyjne mają tę samą średnicę co rura główna. To zapewnia, że każda sekcja otrzymuje odpowiednią ilość wody przy minimalnych stratach ciśnienia.
Rury boczne: jak podłączyć zraszacze do głównej linii?
Rury boczne, często nazywane montażowymi, służą do podłączania pojedynczych zraszaczy do rury sekcyjnej. Są to krótsze odcinki, które doprowadzają wodę bezpośrednio do głowicy zraszacza. W ich przypadku można zastosować mniejszą średnicę, np. 20 mm lub nawet 16 mm, ponieważ transportują one wodę tylko do jednego lub kilku zraszaczy. Ważne jest, aby były odpowiednio elastyczne i trwałe.
Dobieramy średnicę rur: praktyczny poradnik krok po kroku
Teraz, gdy znamy już teorię i kluczowe czynniki, przejdźmy do praktyki. Oto mój sprawdzony poradnik krok po kroku, który pomoże Ci samodzielnie dobrać średnicę rur do Twojego systemu nawadniania.Krok 1: Określ wydajność swojego źródła wody
Jak już wspomniałem, to podstawa. Zmierz dokładnie, ile litrów wody na minutę (lub m³/h) jest w stanie dostarczyć Twój kran ogrodowy lub pompa. Pamiętaj, aby mierzyć to w warunkach zbliżonych do rzeczywistych jeśli masz inne urządzenia podłączone do tej samej sieci, mogą one wpływać na dostępną wydajność.
Krok 2: Podziel ogród na sekcje i zsumuj przepływ dla każdej z nich
Na podstawie projektu ogrodu i rozmieszczenia zraszaczy, podziel system na logiczne sekcje. Pamiętaj, aby w jednej sekcji nie umieszczać zbyt wielu zraszaczy. Następnie, korzystając ze specyfikacji producenta zraszaczy, zsumuj zapotrzebowanie na wodę dla wszystkich zraszaczy, które będą działać jednocześnie w każdej sekcji. To da Ci informację o wymaganym przepływie dla każdej linii sekcyjnej.
Krok 3: Sprawdź w tabeli strat ciśnienia, jaka średnica będzie optymalna
Na tym etapie potrzebujesz dostępu do tabel strat ciśnienia. Są one dostępne u producentów rur, w specjalistycznych sklepach ogrodniczych lub online. Tabela pokaże Ci, jakie straty ciśnienia występują na danej długości rury o konkretnej średnicy, przy określonym przepływie. Twoim zadaniem jest dobranie takiej średnicy, aby straty ciśnienia były akceptowalne i nie wpływały negatywnie na działanie zraszaczy. Pamiętaj, że w tym artykule nie zamieszczam tabeli, ale jest to kluczowe narzędzie do wykorzystania w praktyce.
Złota zasada: bezpieczna prędkość przepływu wody w rurze (1, 5 m/s)
Jedną z najważniejszych zasad, o której często zapominamy, jest utrzymanie bezpiecznej prędkości przepływu wody w rurach. Optymalna prędkość to zazwyczaj od 1,5 do 2 m/s. Przekroczenie tej wartości powoduje gwałtowny wzrost strat ciśnienia i może prowadzić do hałasu w instalacji. Dla przykładu, rura PE25 (o średnicy zewnętrznej 25 mm) przy prędkości 2 m/s obsłuży przepływ około 2,5 m³/h, natomiast rura PE32 około 4,5 m³/h. Trzymaj się tych wartości, a unikniesz wielu problemów.
Rury PE i klasy ciśnieniowe PN: co musisz wiedzieć?
Wybierając rury do nawadniania, natkniesz się na różne oznaczenia i typy materiałów. Warto zrozumieć, co one oznaczają, aby dokonać najlepszego wyboru dla Twojego ogrodu.
Dlaczego rury polietylenowe (PE) to standard w ogrodnictwie?
Rury polietylenowe (PE) stały się standardem w systemach nawadniania ogrodów z kilku kluczowych powodów. Przede wszystkim są niezwykle elastyczne, co ułatwia ich układanie w ogrodzie, nawet na nierównym terenie. Są także trwałe i odporne na korozję chemiczną, co gwarantuje długą żywotność systemu. Dodatkowo, ich gładka powierzchnia wewnętrzna minimalizuje straty ciśnienia, a odporność na niskie temperatury sprawia, że są idealne do zastosowań zewnętrznych, nawet w naszym klimacie.
Ciśnienie nominalne PN4 vs PN6: którą rurę wybrać do wodociągu, a którą do pompy?
Rury PE występują w różnych klasach ciśnieniowych, oznaczanych jako PN (Pressure Nominal). Najczęściej spotykane to PN4 (wytrzymujące 4 bary ciśnienia roboczego) i PN6 (wytrzymujące 6 barów). Moja rekomendacja jest następująca: jeśli Twój system jest zasilany z sieci wodociągowej, gdzie ciśnienie rzadko przekracza 4 bary, rura PN4 będzie w zupełności wystarczająca i bardziej ekonomiczna. Natomiast, jeśli używasz mocnej pompy, która generuje wyższe ciśnienie, lub masz bardzo rozległy system, warto rozważyć rurę PN6, aby mieć pewność, że rurociąg wytrzyma obciążenia.
Unikaj tych błędów przy doborze rur do nawadniania
Na koniec chciałbym zwrócić uwagę na najczęściej popełniane błędy, które widuję u moich klientów. Ich uniknięcie to gwarancja, że Twój system nawadniania będzie działał efektywnie i bezproblemowo.
Błąd #1: Zbyt oszczędne podejście do rury głównej
To chyba najczęstszy błąd. Wiele osób, chcąc zaoszczędzić, wybiera zbyt małą średnicę rury magistralnej. Jak już wspomniałem, rura główna jest kręgosłupem systemu. Zbyt mała średnica rury magistralnej to gwarancja spadków ciśnienia w całym układzie, nierównomiernego podlewania i niezadowolenia. Lepiej zainwestować nieco więcej w ten element, niż później żałować.
Błąd #2: Ignorowanie strat ciśnienia na złączkach i kolankach
Nie tylko długość rury generuje straty ciśnienia. Każde kolanko, trójnik, zawór czy złączka również powodują opór przepływu wody. Ignorowanie tych dodatkowych strat jest błędem, który prowadzi do niedoszacowania rzeczywistego spadku ciśnienia w systemie. Pamiętaj, aby uwzględnić te elementy w swoich obliczeniach lub dodać niewielki margines bezpieczeństwa.
Przeczytaj również: Ile zraszaczy na sekcję? Oblicz to sam i uniknij błędów!
Błąd #3: Zbyt wiele zraszaczy w jednej sekcji
Kolejny często spotykany problem to przeciążanie sekcji. Podłączenie zbyt wielu zraszaczy do jednej linii, której wydajność nie jest w stanie ich wszystkich obsłużyć z odpowiednim ciśnieniem, skutkuje tym, że żaden zraszacz nie działa optymalnie. W efekcie masz niską efektywność nawadniania i zmarnowaną wodę. Zawsze dziel ogród na mniejsze, logiczne sekcje i sumuj zapotrzebowanie na wodę dla każdej z nich.
