Projektowanie efektywnego systemu automatycznego nawadniania ogrodu to zadanie, które wymaga precyzji i zrozumienia kilku kluczowych parametrów. Jeśli zastanawiasz się, ile zraszaczy możesz umieścić na jednej sekcji, ten artykuł dostarczy Ci kompleksowej wiedzy i praktycznych kroków. Pokażę Ci, jak samodzielnie przeprowadzić niezbędne obliczenia i zaprojektować system, który będzie działał niezawodnie i równomiernie nawadniał Twój trawnik czy rabaty.
Liczba zraszaczy na sekcji zależy od wydajności źródła wody i ich zapotrzebowania
- Kluczowe czynniki to wydajność źródła wody (l/min), ciśnienie dynamiczne (bar) oraz indywidualne zużycie wody przez każdy zraszacz.
- Zaleca się, aby suma zapotrzebowania zraszaczy nie przekraczała 70-80% maksymalnej wydajności źródła wody.
- Wydajność źródła wody najłatwiej zmierzyć metodą "próby wiaderkowej".
- Nigdy nie łącz na jednej sekcji zraszaczy statycznych i rotacyjnych ze względu na różne dawki opadowe.
- Średnica rur ma bezpośredni wpływ na spadki ciśnienia i efektywność działania systemu.
- Maksymalną liczbę zraszaczy obliczysz, dzieląc bezpieczny przepływ sekcji przez zapotrzebowanie jednego zraszacza.
Przeczytaj również: Zraszacze: Statyczne vs Turbinowe Które lepsze dla Twojego ogrodu?
Liczba zraszaczy na sekcji: dlaczego nie ma jednej prostej odpowiedzi?
Kiedy moi klienci pytają mnie, ile zraszaczy mogą podłączyć na jednej sekcji, zawsze odpowiadam, że nie ma jednej uniwersalnej liczby. To nie jest pytanie, na które można odpowiedzieć "trzy" czy "pięć". Każdy system nawadniania jest niczym odcisk palca absolutnie unikalny. Zależy od tak wielu zmiennych, że próba zastosowania gotowego rozwiązania bez wcześniejszych obliczeń to prosta droga do frustracji i nieskutecznego nawadniania.
Poznaj 3 filary wydajnego nawadniania: przepływ, ciśnienie i potrzeby zraszaczy
Aby zrozumieć, jak zaprojektować sekcję nawadniania, musimy skupić się na trzech filarach. Po pierwsze, to przepływ, czyli wydajność Twojego źródła wody, mierzona w litrach na minutę. To absolutna podstawa ile wody jesteś w stanie dostarczyć do systemu. Po drugie, ciśnienie dynamiczne, mierzone w barach, które określa "siłę", z jaką woda jest pchana przez rury. I wreszcie, po trzecie, indywidualne zapotrzebowanie na wodę każdego zraszacza, które znajdziesz w specyfikacji producenta. Te trzy parametry to trójkąt bermudzki Twojego systemu jeśli jeden z nich będzie niedoszacowany, cały system może zatonąć.
Dlaczego skopiowanie rozwiązania sąsiada to prosta droga do katastrofy?
Wielokrotnie widziałem, jak ludzie popełniają błąd, kopiując rozwiązania od sąsiadów. "U sąsiada działa, to u mnie też zadziała!" nic bardziej mylnego. Twój sąsiad może mieć studnię głębinową o zupełnie innej wydajności niż Twój wodociąg, albo jego działka ma inny kształt i zapotrzebowanie na wodę. Różnice w wydajnościach źródeł wody, ciśnieniu, a nawet układzie ogrodu sprawiają, że każdy projekt musi być traktowany indywidualnie. To, co sprawdza się u sąsiada, u Ciebie może skutkować suchymi plamami na trawniku i zmarnowanymi pieniędzmi.
Zmierz wydajność źródła wody: pierwszy krok do precyzyjnego projektu
Zanim zaczniesz marzyć o idealnie zielonym trawniku, musisz poznać swojego najważniejszego sojusznika Twoje źródło wody. Zmierzona wydajność źródła to absolutna podstawa, bez której żadne dalsze obliczenia nie mają sensu. To jak budowanie domu bez fundamentów prędzej czy później wszystko się zawali. Od tego, ile litrów wody na minutę jesteś w stanie dostarczyć, zależeć będzie cała koncepcja Twojego systemu nawadniania.
Jak samodzielnie i bezbłędnie przeprowadzić "próbę wiaderkową"?
Metoda "próby wiaderkowej" jest prosta, ale wymaga precyzji. Oto jak ją wykonać krok po kroku:
- Przygotuj naczynie o znanej objętości idealnie sprawdzi się 10-litrowe wiadro.
- Znajdź kran, z którego będziesz zasilać system nawadniania. Upewnij się, że nie są do niego podłączone żadne węże ani szybkozłączki pomiar musi być jak najbardziej bezpośredni.
- Odkręć kran na maksa.
- Podstaw wiadro i zmierz czas, w jakim napełni się ono do pełna. Użyj stopera, bądź precyzyjny.
- Powtórz pomiar 2-3 razy, aby upewnić się, że wynik jest powtarzalny i wiarygodny.
Pamiętaj, aby pomiaru dokonać w momencie, gdy inne urządzenia w domu nie pobierają wody, aby wynik był jak najbardziej realny.
Interpretacja wyników: jak przeliczyć sekundy na litry na minutę?
Kiedy masz już czas napełniania wiadra, pora na prosty wzór. Aby przeliczyć wynik na litry na minutę, użyj następującej formuły:
Wydajność (l/min) = (Objętość wiadra w litrach / Czas napełniania w sekundach) * 60
Dla przykładu, jeśli 10-litrowe wiadro napełnia się w 12 sekund, obliczenia wyglądają tak: (10 l / 12 s) * 60 s = 0,833 * 60 = 50 l/min. To jest Twoja bazowa wydajność źródła wody, którą będziesz wykorzystywać w dalszych obliczeniach.
Wodociąg, studnia głębinowa, hydrofor co musisz wiedzieć o swoim źródle?
Rodzaj źródła wody ma znaczenie. Jeśli korzystasz z wodociągu, musisz liczyć się z tym, że ciśnienie i wydajność mogą wahać się w ciągu dnia, zwłaszcza w godzinach szczytu. W przypadku studni głębinowej z hydroforem, wydajność zależy od mocy pompy i pojemności zbiornika. Zawsze upewnij się, że Twoja pompa jest w stanie dostarczyć odpowiednią ilość wody przy wymaganym ciśnieniu. Niezależnie od źródła, stabilność i przewidywalność to klucz do sukcesu. Jeśli masz studnię, warto sprawdzić jej wydajność w dłuższym okresie, aby uniknąć niespodzianek.
Oblicz moc instalacji: zasada bezpiecznego marginesu 70%
Mając już zmierzoną wydajność źródła wody, przechodzimy do kolejnego etapu obliczenia realnej mocy Twojej instalacji. To tutaj wkracza zasada bezpiecznego marginesu, która jest moim zdaniem jednym z najważniejszych aspektów projektowania. Ignorowanie jej to proszenie się o kłopoty i niezadowolenie z działania systemu.
Czym jest ciśnienie statyczne a dynamiczne i dlaczego to drugie jest kluczowe?
Wielu ludzi myli ciśnienie statyczne z dynamicznym. Ciśnienie statyczne to to, które mierzymy w układzie zamkniętym, bez przepływu wody po prostu odczyt na manometrze, gdy kran jest zakręcony. Natomiast ciśnienie dynamiczne to ciśnienie mierzone podczas przepływu wody, czyli w momencie, gdy zraszacze pracują. To właśnie ciśnienie dynamiczne jest kluczowe dla prawidłowego działania zraszaczy, ponieważ to ono decyduje o ich zasięgu i równomierności nawadniania. Minimalne ciśnienie dynamiczne dla większości zraszaczy to około 2-2,5 bara, choć optymalne to zazwyczaj 3,5 bara. Pamiętaj też, że zbyt wysokie ciśnienie (powyżej 5 barów) jest równie niekorzystne zamiast kropli, zraszacze będą produkować mgiełkę, która łatwo ulatuje z wiatrem, marnując wodę.Jak obliczyć maksymalny bezpieczny przepływ dla jednej sekcji? (Wzór + przykład)
Zasada "bezpiecznego marginesu" mówi, że suma zapotrzebowania na wodę wszystkich zraszaczy na jednej sekcji nie powinna przekraczać 70-80% maksymalnej wydajności źródła wody. Ja osobiście zawsze celuję w 70%, aby mieć większą rezerwę. Dzięki temu system będzie działał stabilnie, nawet przy wahaniach ciśnienia w sieci czy spadkach wydajności pompy. Oto wzór:
Maksymalny bezpieczny przepływ sekcji = Wydajność źródła wody * 0,7 (lub 0,8)
Jeśli Twoja wydajność źródła wynosi 40 l/min, bezpieczny przepływ dla jednej sekcji to: 40 l/min * 70% = 28 l/min. To jest maksymalna ilość wody, jaką możesz przeznaczyć na jedną sekcję, aby działała ona niezawodnie.
Dlaczego przekroczenie tej wartości gwarantuje problemy z działaniem systemu?
Przekroczenie maksymalnego bezpiecznego przepływu to prosta droga do problemów. Jeśli spróbujesz "przepchnąć" przez sekcję więcej wody, niż Twoje źródło jest w stanie stabilnie dostarczyć, doświadczysz drastycznych spadków ciśnienia. Co to oznacza w praktyce? Zraszacze będą miały mniejszy zasięg, nie będą równomiernie nawadniać, a niektóre mogą w ogóle nie wynurzać się prawidłowo. Twój trawnik będzie miał suche plamy, a Ty będziesz rozczarowany inwestycją. Lepiej mieć mniej zraszaczy, które działają idealnie, niż wiele, które ledwo zipią.
Poznaj zapotrzebowanie na wodę swoich zraszaczy
Skoro wiemy już, ile wody jesteśmy w stanie dostarczyć do jednej sekcji, kolejnym krokiem jest zrozumienie, ile wody potrzebują poszczególne elementy systemu. Zapotrzebowanie na wodę przez zraszacze to kluczowa informacja, która pozwoli Ci dobrać odpowiednią ich liczbę i typ do Twojej instalacji. To jak planowanie posiłku musisz wiedzieć, ile jedzą Twoi goście, zanim przygotujesz dania.
Gdzie znaleźć informację o zużyciu wody przez konkretny model zraszacza?
Informacja o zużyciu wody przez konkretny model zraszacza jest zawsze dostępna w specyfikacji technicznej producenta. Zazwyczaj jest to tabela, która podaje przepływ (w l/min lub m³/h) dla różnych ciśnień roboczych i kątów nawadniania. Zawsze sprawdzaj te dane dla ciśnienia, które będzie panować w Twoim systemie, ponieważ przepływ zraszacza zmienia się wraz z ciśnieniem. Nie zgaduj sprawdź w karcie katalogowej!

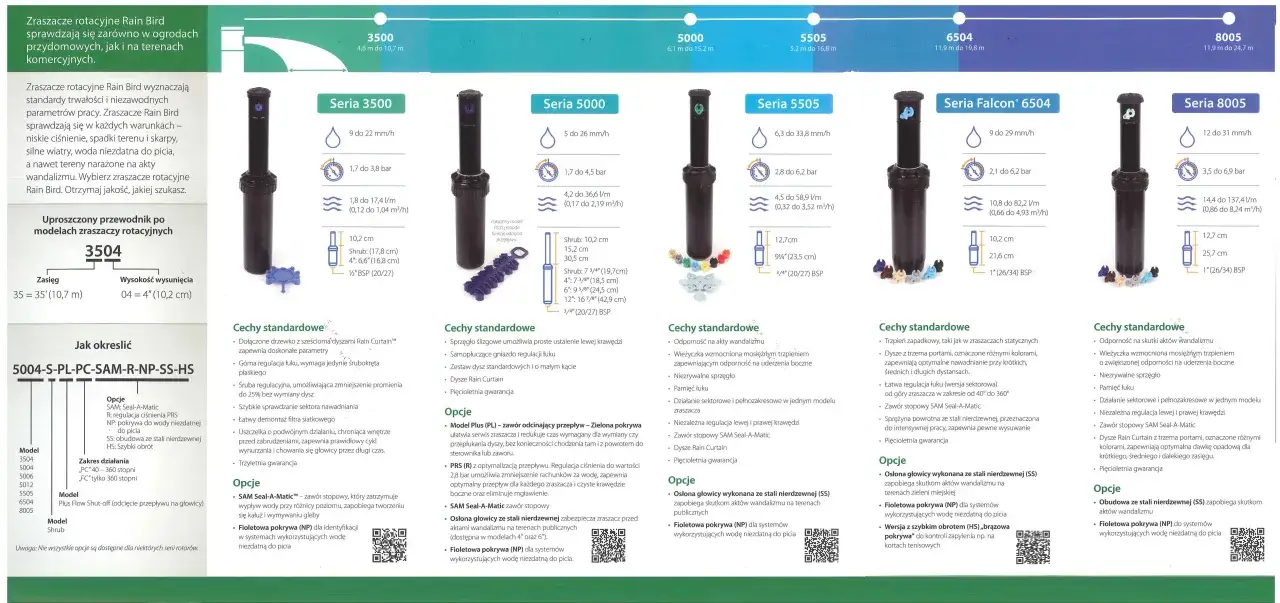

Zraszacze statyczne vs. rotacyjne: dlaczego nigdy nie wolno ich łączyć na jednej sekcji?
To jest jedna z moich złotych zasad projektowania nawadniania: nigdy nie łącz zraszaczy statycznych i rotacyjnych na jednej sekcji! Zraszacze statyczne (wynurzalne) charakteryzują się wysoką dawką opadową dostarczają dużo wody na m² w krótkim czasie. Zraszacze rotacyjne (obrotowe) mają znacznie niższą dawkę opadową, ponieważ obracają się i potrzebują więcej czasu, aby nawodnić ten sam obszar. Jeśli połączysz je w jednej strefie, trawnik wokół zraszaczy statycznych będzie przelany, a wokół rotacyjnych niedostatecznie nawodniony. Wyjątkiem mogą być niektóre nowoczesne dysze, takie jak MP Rotator, które mają zbliżoną dawkę opadową do zraszaczy rotacyjnych i mogą być z nimi łączone, ale to zawsze wymaga weryfikacji w specyfikacji producenta.
Jak promień i kąt pracy zraszacza wpływają na jego zapotrzebowanie na wodę?
Promień i kąt pracy zraszacza to parametry, które bezpośrednio wpływają na jego zapotrzebowanie na wodę. Zraszacze o większym promieniu działania lub te, które nawadniają pełne koło (360 stopni), zazwyczaj zużywają więcej wody niż te o mniejszym promieniu lub nawadniające tylko wycinek koła (np. 90 stopni). Te informacje są kluczowe przy wyborze odpowiednich modeli do danej sekcji, aby zapewnić równomierne pokrycie i optymalne zużycie wody. Zawsze dobieraj zraszacze tak, aby ich zasięgi się pokrywały, zapewniając tzw. "head-to-head coverage".Moment prawdy: oblicz maksymalną liczbę zraszaczy na sekcji
Po zebraniu wszystkich niezbędnych danych wydajności źródła wody, bezpiecznego przepływu dla sekcji oraz indywidualnego zapotrzebowania na wodę przez wybrane zraszacze nadszedł moment na finalne obliczenia. To jest ten etap, w którym wszystkie puzzle układają się w całość i dowiadujesz się, ile zraszaczy możesz bezpiecznie zainstalować na jednej sekcji swojego systemu nawadniania.
Wzór na obliczenie liczby zraszaczy: podziel dostępną wodę przez ich zapotrzebowanie
Główny wzór, który pozwoli Ci obliczyć maksymalną liczbę zraszaczy na jednej sekcji, jest prosty i logiczny:
Liczba zraszaczy = Bezpieczny przepływ sekcji / Zapotrzebowanie jednego zraszacza
Pamiętaj, aby zawsze zaokrąglać wynik w dół do najbliższej liczby całkowitej. Lepiej mieć o jeden zraszacz mniej, który działa idealnie, niż o jeden za dużo, który obciąża cały system.
Praktyczny przykład: Obliczamy krok po kroku liczbę zraszaczy dla typowego ogrodu
Przejdźmy przez konkretny przykład, aby wszystko stało się jasne:
- Zmierzona wydajność źródła wody: 40 l/min.
- Obliczamy bezpieczny przepływ dla sekcji: Przyjmujemy margines 70%. 40 l/min * 70% = 28 l/min. To jest maksymalna ilość wody, którą możemy przeznaczyć na jedną sekcję.
- Wybieramy zraszacze: Zdecydowałem się na zraszacze rotacyjne, a ich specyfikacja techniczna podaje, że każdy z nich zużywa 8 l/min przy ciśnieniu panującym w moim systemie.
- Obliczamy maksymalną liczbę zraszaczy na sekcji: 28 l/min (bezpieczny przepływ) / 8 l/min (zapotrzebowanie jednego zraszacza) = 3,5.
- Wniosek: Ponieważ nie możemy mieć pół zraszacza, na jednej sekcji mogę bezpiecznie zainstalować 3 zraszacze tego typu. Próba podłączenia czterech zraszaczy spowodowałaby, że cały system działałby poniżej optymalnych parametrów.
Unikaj tych błędów: najczęstsze pułapki w projektowaniu nawadniania
Nawet najlepsze obliczenia mogą pójść na marne, jeśli nie zwrócisz uwagi na kilka kluczowych aspektów, które często są pomijane. Jako Włodzisław Lis, widziałem już wiele błędów, które kosztowały właścicieli ogrodów czas, pieniądze i nerwy. Chcę Cię przed nimi przestrzec, aby Twój system nawadniania działał bez zarzutu od samego początku.
Błąd #1: Ignorowanie spadków ciśnienia rola średnicy rur w systemie
To jeden z najbardziej podstępnych błędów. Możesz mieć świetne źródło wody, ale jeśli użyjesz zbyt małej średnicy rur, spadki ciśnienia zniweczą cały wysiłek. Woda, przepływając przez rury, napotyka opór, co powoduje utratę ciśnienia. Im dłuższa rura i im mniejsza jej średnica, tym większy spadek. Zbyt mała średnica rur magistralnych (główne zasilanie) czy sekcyjnych (od zaworów do zraszaczy) sprawi, że zraszacze na końcu linii będą działać słabo lub wcale. Dla małych ogrodów i kilku zraszaczy często wystarczy rura 25 mm, ale dla większych systemów z wieloma sekcjami zalecam rury 32 mm, a nawet większe, aby zapewnić minimalne spadki ciśnienia.
Błąd #2: Mieszanie różnych typów zraszaczy w jednej strefie
Wiem, że już o tym wspominałem, ale ten błąd jest tak powszechny i tak szkodliwy, że muszę to powtórzyć: nigdy nie łącz zraszaczy statycznych i rotacyjnych na tej samej sekcji! Ich różne dawki opadowe prowadzą do dramatycznej nierównomierności nawadniania. Jedne obszary będą zalane, inne wyschnięte. To jak próba gotowania zupy i pieczenia ciasta w tym samym piekarniku, ale w różnych temperaturach efekt końcowy będzie niezadowalający.
Błąd #3: Planowanie na 100% wydajności źródła i brak marginesu bezpieczeństwa
To błąd wynikający z chęci maksymalnego wykorzystania zasobów, ale w praktyce jest to pułapka. Planowanie systemu na 100% wydajności źródła wody to proszenie się o kłopoty. Jak już mówiłem, zawsze zostawiaj margines bezpieczeństwa 20-30%. Dlaczego? Bo ciśnienie w sieci wodociągowej może spaść, pompa może nie pracować z pełną wydajnością, a z czasem w rurach mogą pojawić się osady. Ten margines to Twoja poduszka powietrzna, która gwarantuje stabilność i efektywność działania systemu, nawet w mniej sprzyjających warunkach. Bez niego, każdy drobny problem może zakłócić pracę nawadniania.
Checklista: idealnie zaplanowana sekcja nawadniania
Aby upewnić się, że niczego nie pominąłeś i Twój system nawadniania będzie działał jak szwajcarski zegarek, przygotowałem dla Ciebie krótką checklistę. Przejdź przez nią punkt po punkcie, a będziesz mieć pewność, że Twoje obliczenia i projekt są solidne.
Krótkie przypomnienie kluczowych kroków i obliczeń
- Zmierz wydajność źródła wody metodą "próby wiaderkowej" (l/min).
- Zmierz ciśnienie dynamiczne w punkcie zasilania (bar).
- Oblicz maksymalny bezpieczny przepływ dla sekcji (np. 70% wydajności źródła).
- Sprawdź zapotrzebowanie na wodę dla każdego wybranego modelu zraszacza w specyfikacji producenta.
- Oblicz maksymalną liczbę zraszaczy na sekcji, dzieląc bezpieczny przepływ przez zapotrzebowanie jednego zraszacza.
- Upewnij się, że nie łączysz zraszaczy statycznych i rotacyjnych na jednej sekcji.
- Dobierz odpowiednią średnicę rur, aby zminimalizować spadki ciśnienia.
Kiedy warto rozważyć podział ogrodu na więcej sekcji, niż pierwotnie zakładałeś?
Często zdarza się, że po wstępnych obliczeniach okazuje się, że Twój ogród jest zbyt duży lub ma zbyt zróżnicowane potrzeby, aby nawodnić go optymalnie małą liczbą sekcji. Warto rozważyć podział ogrodu na więcej sekcji, niż wynikałoby to z samych obliczeń przepływu, zwłaszcza gdy masz różne strefy o odmiennym zapotrzebowaniu na wodę. Przykładowo, trawnik powinien mieć swoje osobne sekcje, a rabaty z roślinami (często nawadniane linią kroplującą) swoje. Podział na strefy o podobnych warunkach (np. nasłonecznienie, rodzaj roślin) pozwoli Ci na precyzyjne sterowanie nawadnianiem i oszczędność wody. Pamiętaj, że elastyczność w projektowaniu to klucz do zadowolenia z systemu na lata.
