Ile zraszaczy Rain Bird na sekcji? Oblicz i uniknij błędów!

Prawidłowe zaprojektowanie systemu nawadniania to klucz do zdrowego ogrodu i oszczędności. Ten artykuł krok po kroku wyjaśni, jak obliczyć optymalną liczbę zraszaczy Rain Bird na jednej sekcji, pomagając uniknąć kosztownych błędów i zapewnić efektywne nawodnienie.

Prawidłowy dobór liczby zraszaczy na sekcji fundament zdrowego ogrodu

Jako doświadczony projektant systemów nawadniania, zawsze powtarzam moim klientom: precyzyjne dobranie liczby zraszaczy na jednej sekcji to absolutna podstawa. Dlaczego to takie ważne? Ponieważ "przeładowanie" sekcji, czyli podłączenie zbyt wielu zraszaczy do jednego elektrozaworu, prowadzi do szeregu poważnych problemów. Przede wszystkim, system nie będzie działał efektywnie. Zauważysz nierównomierne nawodnienie w jednym miejscu trawnik będzie przelany, w innym pojawią się suche plamy. To prosta droga do zniszczenia pięknego trawnika. Spadek ciśnienia to kolejny problem. Zraszacze, zwłaszcza te rotacyjne, potrzebują określonego ciśnienia roboczego, aby działać prawidłowo i osiągać deklarowany zasięg. Gdy ciśnienie spada, zasięg się zmniejsza, a woda nie jest rozprowadzana równomiernie. To z kolei prowadzi do zwiększonego zużycia wody i energii, ponieważ system będzie musiał pracować dłużej, aby pozornie nawodnić ten sam obszar. W efekcie, zamiast oszczędzać, generujesz niepotrzebne koszty. Wierzcie mi, nawet jeden zraszacz za dużo może zaburzyć pracę całego systemu i sprawić, że nawadnianie, zamiast być udogodnieniem, stanie się źródłem frustracji.

Krok 1: Sprawdź serce systemu precyzyjny pomiar wydajności źródła wody

Test wiaderkowy: prosta i niezawodna metoda pomiaru przepływu wody (l/min)

Zanim zaczniesz cokolwiek projektować, musisz poznać najważniejszy parametr: wydatek swojego źródła wody. To nic innego jak przepływ wody, mierzony w litrach na minutę. Najprostszą i najbardziej wiarygodną metodą jest tzw. test wiaderkowy. Nie potrzebujesz do tego skomplikowanych narzędzi, wystarczy wiaderko o znanej pojemności (np. 10 litrów) i stoper.

1. Znajdź kran zewnętrzny lub inne miejsce w instalacji, z którego możesz swobodnie pobierać wodę (najlepiej jak najbliżej miejsca podłączenia systemu nawadniania).
2. Otwórz kran na pełną moc.
3. Podstaw wiaderko i uruchom stoper w momencie, gdy woda zacznie do niego wpływać.
4. Zatrzymaj stoper, gdy wiaderko zostanie całkowicie napełnione.
5. Zapisz czas w sekundach.

Teraz wystarczy prosty wzór: (Pojemność wiaderka w litrach / Czas w sekundach) * 60 = Wydatek w l/min. Przykładowo, jeśli 10-litrowe wiaderko napełniło się w 12 sekund, to (10 / 12) * 60 = 50 l/min. To proste, ale niezwykle wiarygodne narzędzie, które da Ci solidną podstawę do dalszych obliczeń.

Manometr w akcji: jak i gdzie zmierzyć ciśnienie robocze w Twojej instalacji?

Obok wydatku, ciśnienie robocze to drugi kluczowy parametr. Nie wystarczy wiedzieć, jakie ciśnienie jest w sieci, gdy woda nie płynie. Musimy zmierzyć ciśnienie dynamiczne, czyli to, które panuje w instalacji podczas przepływu wody. Do tego potrzebny jest manometr. Najlepiej podłączyć go do kranu zewnętrznego lub w innym punkcie, gdzie woda może swobodnie wypływać. Ważne jest, aby pomiaru dokonać, gdy woda płynie, symulując pracę systemu. To ciśnienie, które odczytasz, będzie punktem wyjścia do oceny, czy Twoje zraszacze będą pracować efektywnie, uwzględniając późniejsze straty.

Pompa głębinowa a sieć wodociągowa co musisz wiedzieć o swoim źródle?

Charakterystyka źródła wody ma ogromne znaczenie. Jeśli korzystasz z sieci wodociągowej, parametry (ciśnienie i wydatek) mogą być zmienne w zależności od pory dnia, pory roku czy obciążenia sieci w okolicy. Zawsze zalecam wykonanie pomiarów w godzinach szczytu, aby uzyskać najbardziej realistyczny wynik. Z kolei w przypadku pompy głębinowej, parametry są zazwyczaj bardziej stabilne, ale musisz znać specyfikację swojej pompy jej krzywą wydajności, która pokazuje, jaki wydatek osiąga przy danym ciśnieniu. Te dane są kluczowe i mogą się znacznie różnić, wpływając na cały projekt systemu nawadniania.

Krok 2: Poznaj swoich zawodników zużycie wody przez popularne zraszacze Rain Bird

Zraszacze statyczne (seria 1800/UNI-Spray): idealne do małych i nieregularnych trawników

Zraszacze statyczne Rain Bird, takie jak popularne modele z serii 1800 czy UNI-Spray, to prawdziwi specjaliści od nawadniania małych, nieregularnych powierzchni. Są idealne do rabat, wąskich pasów trawnika czy obszarów o skomplikowanych kształtach. Ich działanie polega na tym, że głowica wysuwa się i emituje stały strumień wody w określonym sektorze. Kluczowe jest tu zużycie wody przez dyszę. Na przykład, bardzo często stosowana dysza 15-VAN, przy ciśnieniu 2.1 bar, zużywa około 9.5 litra wody na minutę. To jest wartość, którą musimy wziąć pod uwagę przy obliczeniach dla każdej sekcji.

Zraszacze rotacyjne (seria 3500/5000): specjaliści od dużych, otwartych przestrzeni

Gdy mamy do czynienia z większymi, otwartymi przestrzeniami, na scenę wkraczają zraszacze rotacyjne, takie jak te z serii 3500 czy 5000. Ich mechanizm obrotowy pozwala na nawodnienie znacznie większych obszarów, a przy tym charakteryzują się większą odpornością na wiatr i bardziej równomiernym rozkładem wody na dużych odległościach. Zużycie wody przez zraszacze rotacyjne jest zazwyczaj wyższe niż w przypadku statycznych i zależy od konkretnej dyszy oraz ciśnienia. Przykładowo, zraszacz 5004 z czerwoną dyszą 3.0 może zużywać od 9.6 l/min przy ciśnieniu 2.4 bar do nawet 12.1 l/min przy 4.5 bar. Jak widać, różnice są znaczące i wymagają precyzyjnego sprawdzenia.

Jak czytać tabele producenta? Klucz do zrozumienia parametrów dysz

Tabele producenta to Twoja biblia przy projektowaniu. Każdy szanujący się producent, w tym Rain Bird, udostępnia szczegółowe tabele dla swoich dysz i zraszaczy. Znajdziesz tam kluczowe informacje: ciśnienie robocze (bar), przepływ (l/min), zasięg (m) oraz kąt nawadniania. Musisz nauczyć się je interpretować. Zwracaj uwagę na kolumny odpowiadające ciśnieniu, przy którym zamierzasz pracować, a następnie odczytaj odpowiadający mu przepływ. To właśnie ta wartość przepływu (zużycia wody) dla pojedynczego zraszacza będzie podstawą do obliczeń, ile zraszaczy możesz umieścić na jednej sekcji. Precyzyjne odczytanie tych danych jest absolutnie niezbędne do prawidłowych obliczeń i uniknięcia kosztownych błędów.

Krok 3: Czas na obliczenia prosty wzór dla Twojego systemu nawadniania

Zasada 85%: dlaczego nigdy nie powinieneś wykorzystywać 100% wydajności pompy?

W branży nawodnieniowej obowiązuje niepisana, ale żelazna zasada 80-90%, którą ja sam zawsze stosuję. Oznacza to, że nigdy nie powinniśmy projektować systemu tak, aby wykorzystywał 100% wydajności naszego źródła wody (pompy lub wodociągu). Dlaczego? Pozostawienie marginesu bezpieczeństwa jest kluczowe dla stabilnej i długotrwałej pracy systemu. Po pierwsze, ciśnienie w sieci wodociągowej może fluktuować. Po drugie, każda pompa pracuje wydajniej i dłużej, gdy nie jest obciążona do maksimum swoich możliwości. Dodatkowo, zawsze musimy uwzględnić pewne straty ciśnienia na rurach, kształtkach i elektrozaworach, które mogą być trudne do precyzyjnego oszacowania na etapie projektu. Działając z marginesem, masz pewność, że system będzie działał stabilnie, a Twoja pompa posłuży Ci przez lata.

Wzór na maksymalną liczbę zraszaczy: podziel i rządź w swoim ogrodzie

Gdy już znasz wydatek swojego źródła wody (po zastosowaniu zasady 85%) oraz zużycie wody przez wybrany model zraszacza z konkretną dyszą, obliczenie maksymalnej liczby zraszaczy na jednej sekcji staje się banalnie proste. Oto wzór, który stosuję:

Maksymalna liczba zraszaczy na sekcji = (Bezpieczny przepływ dla sekcji) / (Zużycie wody przez jeden zraszacz)

Liczba zraszaczy = (Wydatek źródła wody * 0.85) / Zużycie wody przez 1 zraszacz

Gdzie: * Wydatek źródła wody to zmierzony przepływ (l/min). * 0.85 to współczynnik bezpieczeństwa (możesz użyć 0.8 lub 0.9, w zależności od pewności co do stabilności źródła). * Zużycie wody przez 1 zraszacz to wartość odczytana z tabel producenta dla konkretnej dyszy i ciśnienia.

Praktyczny przykład: liczymy krok po kroku zraszacze dla typowego trawnika

Przejdźmy do konkretów. Załóżmy, że zmierzyłem parametry źródła wody i wynoszą one:

1. Parametry źródła wody: 50 l/min i ciśnienie 4 bar.
2. Wybór zraszaczy: Zdecydowałem się na popularne zraszacze rotacyjne Rain Bird 5004 z dyszą 2.0. Z tabel producenta wiem, że zużycie wody dla tej konfiguracji to około 6.3 l/min przy ciśnieniu 3 barach.
3. Obliczenie bezpiecznego przepływu: Zastosuję zasadę 85%. Zatem 50 l/min * 0.85 = 42.5 l/min. To jest maksymalny przepływ, jaki mogę bezpiecznie przeznaczyć na jedną sekcję.
4. Obliczenie liczby zraszaczy: Teraz dzielę bezpieczny przepływ przez zużycie wody przez jeden zraszacz: 42.5 l/min / 6.3 l/min ≈ 6.7.
5. Wynik: Ponieważ nie mogę zainstalować ułamka zraszacza, zaokrąglam wynik w dół. Na jednej sekcji mogę bezpiecznie zainstalować 6 zraszaczy Rain Bird 5004 z dyszą 2.0. Dzięki temu mam pewność, że system będzie działał optymalnie, a ciśnienie będzie wystarczające dla każdego zraszacza.

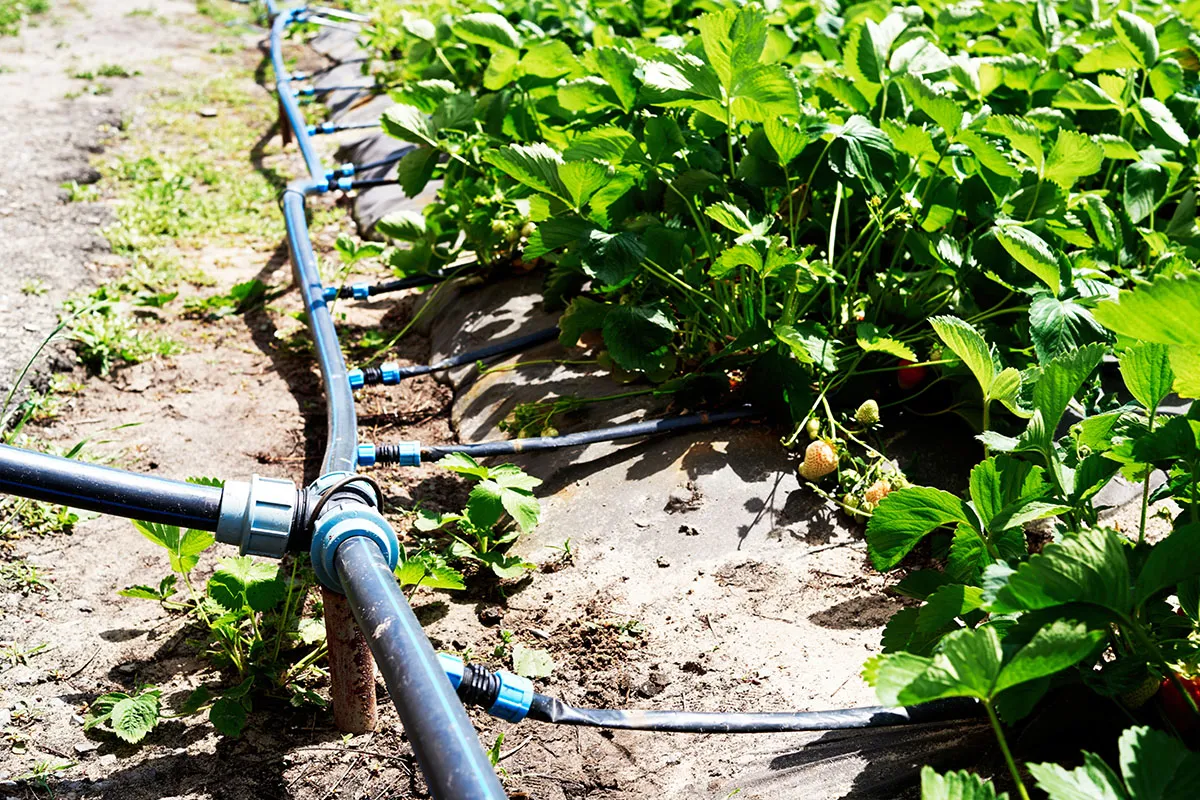

Rury, ciśnienie i straty niewidzialni wrogowie Twojego systemu nawadniania

Średnica rury ma znaczenie: kiedy wybrać 25 mm, a kiedy konieczne jest 32 mm?

Nie można zapominać o rurach to one transportują wodę do zraszaczy, a ich średnica ma kolosalne znaczenie dla strat ciśnienia. W większości przydomowych ogrodów stosujemy rury PE o średnicy 25 mm lub 32 mm. Moje doświadczenie pokazuje, że rura 25 mm jest zazwyczaj wystarczająca dla przepływów do 30-35 l/min. Jeśli jednak Twoja sekcja będzie wymagała większego przepływu, na przykład 40-50 l/min, to zdecydowanie zalecam rurę 32 mm. Dlaczego? Większa średnica oznacza mniejsze opory przepływu, a co za tym idzie mniejsze straty ciśnienia. To kluczowe, aby ostatni zraszacz w sekcji otrzymał odpowiednie ciśnienie.

Ciche złodzieje ciśnienia: jak straty na kształtkach i odległości wpływają na ostatni zraszacz?

W systemie nawadniania ciśnienie nie ginie bezpowrotnie, ale jest "kradzione" przez różne elementy. Kształtki, takie jak kolanka, trójniki, złączki czy elektrozawory, wprowadzają opory, które powodują straty ciśnienia. Im więcej kształtek i im dłuższe rury, tym większe sumaryczne straty. Pamiętaj, że każde kolanko to jakby kilka metrów dodatkowej rury pod względem oporów. Te straty sumują się i mogą znacząco obniżyć ciśnienie na ostatnim zraszaczu w sekcji. Typowe straty na całej linii zasilającej sekcję, uwzględniając elektrozawór i rury, to często 0.5-1.5 bar. Musisz to uwzględnić w swoich obliczeniach, aby nie być zaskoczonym niskim ciśnieniem na końcu linii.

Czy Twoje ciśnienie jest wystarczające? Minimalne wymagania dla zraszaczy Rain Bird

Każdy model zraszacza Rain Bird ma określone minimalne ciśnienie robocze, przy którym działa prawidłowo i osiąga deklarowany zasięg. Jeśli ciśnienie na ostatnim zraszaczu w sekcji spadnie poniżej tego minimum, zraszacz nie będzie działał efektywnie jego zasięg będzie mniejszy, a rozkład wody nierównomierny. Dlatego tak ważne jest, aby po obliczeniu wszystkich strat ciśnienia (na rurach, kształtkach, elektrozaworze) sprawdzić, czy ciśnienie, które dotrze do ostatniego zraszacza, wciąż spełnia jego minimalne wymagania. To jest ten moment, w którym projektowanie staje się sztuką balansu między wydajnością źródła, liczbą zraszaczy a średnicą rur.

Najczęstsze błędy w projektowaniu nawadniania i jak ich unikać

Błąd nr 1: Mieszanie zraszaczy statycznych i rotacyjnych na jednej linii

To jeden z najczęstszych i najbardziej kardynalnych błędów, jakie widzę w amatorskich projektach. Nigdy, przenigdy nie łącz zraszaczy statycznych i rotacyjnych na jednej sekcji! Dlaczego? Mają one zupełnie różne dawki opadowe, czyli ilość wody, jaką dostarczają na metr kwadratowy w jednostce czasu. Zraszacze statyczne "leją" wodę znacznie szybciej niż rotacyjne. Jeśli umieścisz je razem, obszar nawadniany przez zraszacze statyczne zostanie przelany, podczas gdy obszar rotacyjnych będzie przesuszone. Efekt? Nierównomierne nawodnienie, zniszczony trawnik i zmarnowane pieniądze. Zawsze projektuj sekcje jednorodne tylko statyczne lub tylko rotacyjne.

Błąd nr 3: Zakładanie zbyt optymistycznych parametrów źródła wody

Kolejny powszechny błąd to bazowanie na założeniach, a nie na rzeczywistych pomiarach. Wiele osób zakłada, że skoro mają "mocną" pompę lub "dobre" przyłącze wodociągowe, to parametry będą wystarczające. Niestety, często okazuje się, że stare przyłącza wodociągowe mają mniejsze średnice lub są częściowo zapchane, a pompa, choć nowa, nie osiąga deklarowanej wydajności w rzeczywistych warunkach. Poleganie na "na oko" zamiast na precyzyjnych pomiarach to prosta droga do problemów z wydajnością systemu. Zawsze wykonaj test wiaderkowy i pomiar ciśnienia dynamicznego. To podstawa, której nie wolno ignorować.

Podsumowanie: stwórz idealne sekcje nawadniające w kilku kluczowych krokach

Checklista projektanta: zmierz, dobierz, oblicz

Projektowanie systemu nawadniania może wydawać się skomplikowane, ale jeśli podejdziesz do tego metodycznie, sukces jest gwarantowany. Oto moja checklista, którą polecam każdemu:

1. Zmierz wydajność i ciśnienie źródła wody. To absolutny fundament. Bez tych danych nie ruszaj dalej.
2. Dobierz odpowiednie zraszacze i dysze Rain Bird do specyfiki terenu. Pamiętaj o zasadzie jednorodności sekcji (statyczne ze statycznymi, rotacyjne z rotacyjnymi).
3. Oblicz maksymalną liczbę zraszaczy na sekcję, uwzględniając zasadę 85% i straty ciśnienia. Nie zapomnij o odpowiedniej średnicy rur.

Trzymając się tych trzech kroków, zbudujesz system, który będzie działał efektywnie i oszczędnie.

Przeczytaj również: Samodzielny montaż zraszaczy ogrodowych: Krok po kroku do idealnego trawnika

Kiedy warto poprosić o pomoc profesjonalistę?

Chociaż ten artykuł daje solidne podstawy do samodzielnego projektowania, są sytuacje, w których warto skorzystać z pomocy doświadczonego projektanta nawadniania. Jeśli masz bardzo duży ogród, teren o skomplikowanej topografii, nietypowe źródło wody, albo po prostu nie czujesz się pewnie ze swoimi obliczeniami nie wahaj się poprosić o pomoc. Profesjonalista nie tylko zoptymalizuje system, ale także pomoże uniknąć kosztownych błędów, które mogą pojawić się na etapie realizacji. Pamiętaj, że inwestycja w dobry projekt to inwestycja w spokój ducha i piękny ogród na lata.
