Jak działa zraszacz rotacyjny? Pełny poradnik i regulacja

Zraszacz rotacyjny, często nazywany również turbinowym, to serce wielu nowoczesnych systemów nawadniania. Zrozumienie jego działania jest absolutnie kluczowe dla efektywnego i oszczędnego podlewania trawnika. W tym artykule, jako Włodzisław Lis, przeprowadzę Cię przez zasadę jego funkcjonowania, szczegółowo omówię budowę oraz pokażę, jak precyzyjnie go regulować, aby Twój ogród zawsze wyglądał perfekcyjnie.

Zraszacz rotacyjny działa dzięki sile wody jak precyzyjnie nawadnia Twój ogród?

Zasada działania zraszacza rotacyjnego jest fascynująca w swojej prostocie i skuteczności. Cały mechanizm opiera się na sprytnym wykorzystaniu ciśnienia wody, które jest przekształcane w ruch obrotowy. To właśnie ten ruch pozwala zraszaczowi równomiernie dystrybuować wodę na dużej powierzchni, co jest jego największą zaletą w porównaniu do zraszaczy statycznych. Kluczową rolę odgrywają tu wewnętrzna turbina wodna oraz precyzyjny system przekładni.

1. Aktywacja ciśnieniem: Gdy system nawadniania zostaje uruchomiony, woda pod ciśnieniem wpływa do korpusu zraszacza.
2. Wynurzenie tłoka: Ciśnienie wody powoduje wynurzenie się tłoka zraszacza ponad powierzchnię gruntu. To pozwala na jego swobodną pracę i chroni mechanizm przed uszkodzeniami, gdy zraszacz jest nieaktywny.
3. Napęd turbiny: Przepływająca woda uderza w łopatki małej, wewnętrznej turbiny wodnej, wprawiając ją w szybki ruch obrotowy. To jest serce całego mechanizmu.
4. Redukcja prędkości przez przekładnię: Ruch obrotowy turbiny jest następnie przekazywany do systemu przekładni zębatych. Przekładnia ta ma za zadanie zredukować wysoką prędkość obrotową turbiny do znacznie wolniejszej, kontrolowanej prędkości obrotowej, która jest potrzebna do płynnego obracania się głowicy zraszacza.
5. Obrót głowicy: Zredukowany ruch obrotowy jest przenoszony na głowicę zraszacza, która zaczyna się obracać w określonym sektorze lub pełnym zakresie 360 stopni, rozprowadzając wodę przez zamontowaną dyszę.

Zraszacz rotacyjny jest często nazywany turbinowym właśnie ze względu na kluczową rolę wewnętrznej turbiny wodnej. To ona jest sercem mechanizmu napędowego. Bez niej nie byłoby mowy o ruchu obrotowym i szerokim zasięgu nawadniania. Turbina, choć niewielka, jest genialnym rozwiązaniem, które efektywnie wykorzystuje energię przepływającej wody.

Przekładnia zębata w zraszaczu rotacyjnym pełni funkcję podobną do skrzyni biegów w samochodzie. Jej zadaniem jest nie tylko przekazanie napędu z turbiny na głowicę, ale przede wszystkim zredukowanie prędkości obrotowej. Dzięki temu głowica obraca się płynnie i równomiernie, a woda jest dystrybuowana z odpowiednią intensywnością. Co ciekawe, przekładnia ta jest smarowana wodą, co zapewnia jej długą żywotność i cichą pracę, minimalizując tarcie i zużycie komponentów.

Poznaj budowę zraszacza rotacyjnego: kluczowe elementy i ich funkcje

Aby w pełni zrozumieć, jak działa zraszacz rotacyjny, musimy zajrzeć do jego wnętrza i poznać poszczególne komponenty. Każdy element pełni określoną funkcję, a ich harmonijna współpraca gwarantuje precyzyjne i niezawodne nawadnianie. Oto kluczowe części, które składają się na to sprytne urządzenie:

• Korpus: To podstawa zraszacza, zazwyczaj wykonana z trwałego tworzywa sztucznego. Jest montowany w ziemi i stanowi obudowę dla wszystkich wewnętrznych mechanizmów. Chroni je przed uszkodzeniami mechanicznymi i zanieczyszczeniami.
• Tłok wynurzalny: Ta część wysuwa się ponad powierzchnię gruntu pod wpływem ciśnienia wody. Po zakończeniu pracy systemu nawadniania, tłok chowa się z powrotem, dzięki czemu zraszacz jest niewidoczny i nie przeszkadza w koszeniu trawnika czy innych pracach ogrodowych.
• Turbina wodna: Jak już wspomniałem, to mały wirnik napędzany przez przepływającą wodę. Jest to serce mechanizmu obrotowego, odpowiedzialne za generowanie ruchu, który zostanie następnie przekazany na głowicę.
• Przekładnia: Zespół kół zębatych, który odbiera ruch od turbiny i redukuje jego prędkość, zapewniając płynny i kontrolowany obrót głowicy. Smarowana wodą, co zwiększa jej trwałość.
• Głowica z dyszą: To element obrotowy, z którego wydostaje się strumień wody. Dysze są wymienne, co pozwala na precyzyjną regulację zasięgu i wydatku wody, dostosowując zraszacz do konkretnych potrzeb.
• Mechanizm regulacji kąta: Pozwala na precyzyjne ustawienie sektora nawadniania, czyli kąta, w jakim zraszacz będzie pracował. Możliwa jest regulacja od 40 do 360 stopni, co daje dużą elastyczność w projektowaniu systemu.
• Śruba rozpraszająca strumień: To mała śruba umieszczona na głowicy, która umożliwia dodatkową, precyzyjną regulację zasięgu. Poprzez "rozbijanie" strumienia wody, można skrócić jego długość nawet o 25-30%, co jest bardzo przydatne w pobliżu ścieżek czy budynków.

Korpus i tłok wynurzalny to fundamenty, na których opiera się cały system zraszacza rotacyjnego. Korpus, zakopany w ziemi, stanowi stabilną i ochronną obudowę. Tłok wynurzalny, z kolei, jest genialnym rozwiązaniem, które pozwala zraszaczowi "pojawiać się" tylko wtedy, gdy jest potrzebny. Ciśnienie wody jest tu kluczowe to ono wypycha tłok w górę, a po spadku ciśnienia, sprężyna wewnątrz zraszacza automatycznie chowa tłok z powrotem pod powierzchnię gruntu, chroniąc go przed uszkodzeniami i zapewniając estetykę ogrodu.

Głowica jest tym elementem, który widzimy w akcji to z niej wydostaje się woda. Jest to ruchoma część, która obraca się w zaprogramowanym sektorze, równomiernie rozprowadzając wodę. Jest to również miejsce, gdzie montujemy dysze, które są kluczowe dla charakterystyki strumienia wody. Bez dobrze dobranej i prawidłowo działającej głowicy, nawet najlepszy mechanizm wewnętrzny nie spełni swojego zadania.

Znaczenie wymiennych dysz w zraszaczu rotacyjnym jest ogromne. To one w dużej mierze decydują o zasięgu rzutu wody, jej wydatku (czyli ilości wody, jaką zraszacz dostarcza w jednostce czasu) oraz, co najważniejsze, o równomierności nawadniania. Producenci oferują szeroki wybór dysz o różnych kątach strumienia, wydatkach i zasięgach. Dobierając odpowiednie dysze do konkretnych stref ogrodu, możemy zoptymalizować zużycie wody i zapewnić, że każda roślina otrzyma dokładnie tyle wilgoci, ile potrzebuje.

Nie mogę nie wspomnieć o roli filtra siatkowego. Ten niepozorny element, umieszczony u podstawy tłoka, jest prawdziwym strażnikiem zraszacza. Jego zadaniem jest wyłapywanie wszelkich zanieczyszczeń piasku, drobinek rdzy czy osadów z wody zanim dostaną się one do delikatnych mechanizmów wewnętrznych lub, co gorsza, zatkają dysze. Regularne czyszczenie filtra siatkowego jest absolutnie kluczowe dla bezawaryjnej i długotrwałej pracy zraszacza. Zaniedbanie tego prostego zabiegu może prowadzić do zacinania się mechanizmu, nierównomiernego podlewania, a w konsekwencji do kosztownych napraw.

Precyzyjna regulacja zraszacza rotacyjnego: ustawianie zasięgu i kąta

Precyzyjna regulacja zraszacza rotacyjnego to sztuka, która pozwala na maksymalne wykorzystanie jego potencjału i zapewnienie efektywnego, a co za tym idzie, oszczędnego nawadniania. To właśnie możliwość dostosowania kąta pracy i zasięgu sprawia, że zraszacze rotacyjne są tak wszechstronne i niezastąpione w wielu ogrodach. Właściwe ustawienie to gwarancja, że woda trafi tam, gdzie jest potrzebna, a nie na chodnik czy elewację budynku.

Regulacja kąta pracy zraszacza rotacyjnego jest zazwyczaj intuicyjna, choć wymaga nieco precyzji. Odbywa się to za pomocą specjalnych pierścieni lub śrub, które znajdują się na głowicy zraszacza. Większość modeli pozwala na ustawienie sektora nawadniania w zakresie od 40 do pełnych 360 stopni. Oznacza to, że zraszacz może podlewać wąski wycinek koła, półkole, trzy czwarte koła, a nawet pełny okrąg. Dzięki temu możemy idealnie dopasować obszar podlewania do kształtu trawnika, unikając marnowania wody.

Ustawienie zasięgu rzutu wody to kolejny kluczowy aspekt regulacji. Tutaj główną rolę odgrywa dobór odpowiedniej dyszy. Jak już wspomniałem, dysze mają różne parametry, które wpływają na długość i charakter strumienia. Poza dyszą, mamy do dyspozycji śrubę rozpraszającą strumień, często nazywaną dyfuzorem. Ta mała śruba, wkręcana w strumień wody, pozwala na jego "rozbicie" i skrócenie zasięgu rzutu nawet o 25-30%. Jest to niezwykle przydatne, gdy potrzebujemy subtelnie skorygować zasięg w pobliżu przeszkód lub krawędzi trawnika.

Jeśli chodzi o praktyczną regulację, oto mój poradnik krok po kroku:

1. Wynurzenie zraszacza: Uruchom system nawadniania, aby zraszacz wynurzył się i zaczął pracować. To pozwoli Ci na bieżąco obserwować efekty regulacji.
2. Ustawienie stałego punktu początkowego: W większości zraszaczy rotacyjnych jeden z końców sektora nawadniania jest stały. Zazwyczaj jest to lewy punkt sektora, który jest oznaczony strzałką lub innym symbolem. Obróć głowicę zraszacza ręcznie tak, aby ten stały punkt wskazywał na krawędź obszaru, który ma być podlewany.
3. Regulacja kąta pracy: Za pomocą specjalnego kluczyka (lub płaskiego śrubokręta, w zależności od modelu) znajdź otwór regulacyjny na głowicy. Zazwyczaj jest to otwór oznaczony symbolem plusa (+) i minusa (-). Obracając kluczykiem w prawo lub w lewo, ustawisz pożądany kąt pracy zraszacza. Obserwuj, jak zmienia się prawy kraniec sektora nawadniania.
4. Regulacja zasięgu (dobór dyszy): Jeśli zasięg jest zbyt duży lub zbyt mały, a masz możliwość wymiany dysz, wyłącz wodę i wymień dyszę na taką o odpowiednim zasięgu i wydatku. Pamiętaj, że to podstawowa metoda regulacji zasięgu.
5. Regulacja zasięgu (śruba dyfuzora): Jeśli potrzebujesz drobnej korekty zasięgu, użyj śruby rozpraszającej strumień (dyfuzora). Znajduje się ona zazwyczaj na górze głowicy, w miejscu, gdzie woda opuszcza zraszacz. Wkręcając śrubę, skracasz zasięg; wykręcając ją, zwiększasz. Pamiętaj, że zbyt mocne wkręcenie może spowodować mgławienie wody.
6. Sprawdzenie i korekta: Po dokonaniu regulacji, pozwól zraszaczowi popracować przez kilka cykli, aby upewnić się, że woda trafia dokładnie tam, gdzie powinna. W razie potrzeby dokonaj drobnych korekt.

Rozwiązywanie problemów ze zraszaczem rotacyjnym: diagnoza i naprawa

Nawet najlepiej zaprojektowany system nawadniania może czasem sprawiać problemy. Jako Włodzisław Lis, wiem z doświadczenia, że większość usterek zraszaczy rotacyjnych jest stosunkowo łatwa do zdiagnozowania i naprawienia. Kluczem jest zrozumienie, co może pójść nie tak i gdzie szukać przyczyn. Poniżej przedstawiam najczęstsze problemy i sprawdzone rozwiązania.

Jednym z najczęściej spotykanych problemów jest zacinanie się zraszacza lub całkowity brak obrotu. Kiedy zraszacz nie obraca się płynnie lub stoi w miejscu, najczęściej winne są zanieczyszczenia. W pierwszej kolejności zawsze sprawdzam filtr siatkowy u podstawy tłoka często gromadzi się tam piasek, muł czy drobne kamyczki, które blokują przepływ wody i uniemożliwiają pracę turbiny. Drugim miejscem do sprawdzenia są same dysze mogą być zatkane. Należy je wyczyścić. Inną przyczyną może być niewłaściwe, zbyt niskie ciśnienie wody, o czym opowiem za chwilę.

Nierównomierne podlewanie, objawiające się suchymi plamami na trawniku, to sygnał, że coś jest nie tak z dystrybucją wody. Najczęstsze przyczyny to zapchane dysze, które nie rozprowadzają wody w pełnym zakresie, lub niewłaściwa regulacja kąta/zasięgu. Warto ponownie sprawdzić ustawienie sektora pracy i upewnić się, że zraszacze pokrywają się zasięgiem w odpowiedni sposób (tzw. "head-to-head coverage"). Zbyt niskie ciśnienie wody również może prowadzić do nierównomiernego podlewania, ponieważ strumień wody jest słaby i nie dociera do zaplanowanego zasięgu.

Problem zbyt niskiego ciśnienia wody jest prawdziwym wrogiem zraszaczy rotacyjnych. Jeśli ciśnienie jest niewystarczające, zraszacz może w ogóle się nie wynurzyć, nie obracać się lub wyrzucać wodę w postaci drobnej mgiełki zamiast zwartego strumienia. Optymalne ciśnienie pracy dla większości modeli to 2,5-4,5 bar. Jak rozpoznać ten problem? Zraszacz pracuje słabo, strumień jest krótki i rozproszony. Co można zrobić? Sprawdzić główny zawór wody, upewnić się, że nie ma wycieków w systemie, a także rozważyć instalację pompy wspomagającej ciśnienie, jeśli problem jest chroniczny i dotyczy całej instalacji.

Kolejnym irytującym problemem jest zraszacz, który nie chowa się po zakończeniu pracy. Najczęściej przyczyną są zanieczyszczenia, które dostały się do przestrzeni między tłokiem a korpusem, blokując jego swobodne opadanie. W takim przypadku należy wyciągnąć zraszacz z ziemi, dokładnie go oczyścić i sprawdzić, czy nic nie utknęło w mechanizmie. Rzadziej, ale zdarza się, że przyczyną jest uszkodzenie sprężyny, która odpowiada za wciąganie tłoka wtedy konieczna jest wymiana elementu lub całego zraszacza.

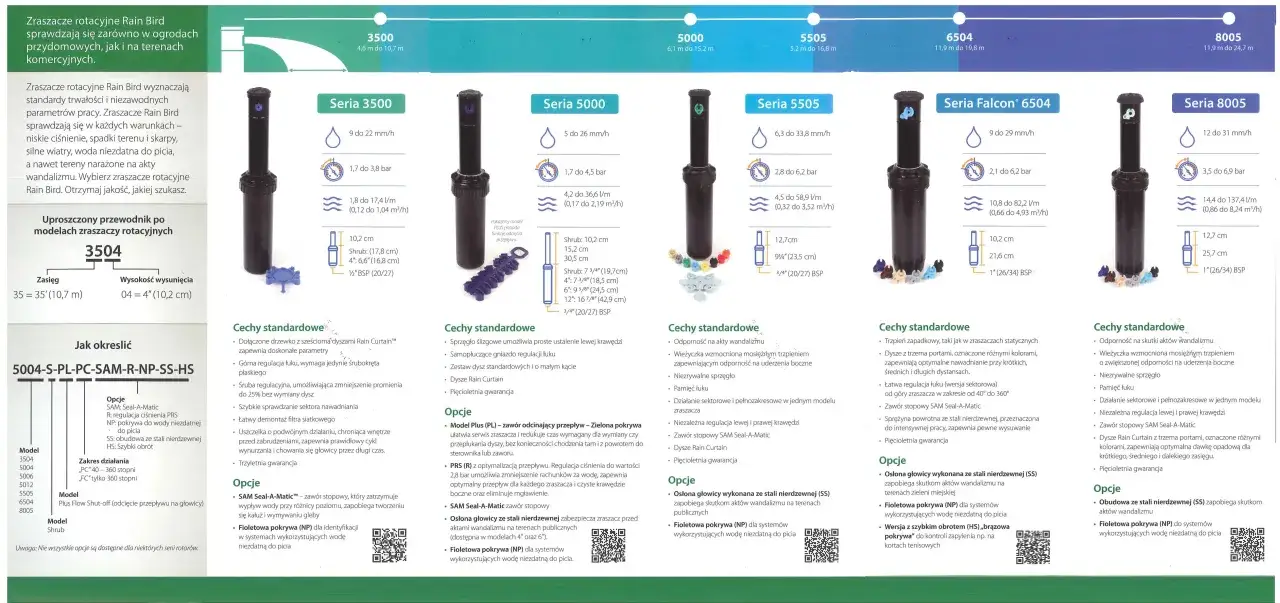

Zraszacz rotacyjny czy statyczny: wybierz idealne rozwiązanie dla swojego ogrodu

Decyzja o wyborze między zraszaczem rotacyjnym a statycznym to jeden z kluczowych momentów przy projektowaniu systemu nawadniania. Nie ma jednej uniwersalnej odpowiedzi, ponieważ każdy typ ma swoje zalety i wady, a najlepsze rozwiązanie zawsze zależy od specyfiki Twojego ogrodu. Jako Włodzisław Lis, zawsze doradzam moim klientom, aby dokładnie przemyśleli swoje potrzeby i warunki terenowe.

Główna różnica między zraszaczami rotacyjnymi a statycznymi leży w zasięgu i typowych zastosowaniach. Zraszacze rotacyjne, dzięki swojemu obrotowemu mechanizmowi, są idealne do nawadniania większych powierzchni, takich jak obszerne trawniki, boiska sportowe czy parki. Ich zasięg rzutu wody jest znacznie większy (od kilku do kilkunastu metrów), co pozwala na pokrycie dużych obszarów mniejszą liczbą urządzeń. Zraszacze statyczne, z drugiej strony, wyrzucają wodę w stałym strumieniu, bez ruchu obrotowego. Są doskonałe do mniejszych, nieregularnych kształtów trawników, rabat kwiatowych czy obszarów wzdłuż ścieżek, gdzie precyzja na krótkim dystansie jest kluczowa.

Jeśli chodzi o zużycie wody i ogólną efektywność, zraszacze rotacyjne często okazują się bardziej ekonomiczne na dużych obszarach. Dzieje się tak, ponieważ dostarczają wodę wolniej, ale równomiernie na większym dystansie, co pozwala glebie na lepsze wchłanianie wilgoci i minimalizuje spływ powierzchniowy. Zraszacze statyczne, choć wydajne na małych obszarach, często mają wyższy wskaźnik opadu na godzinę, co może prowadzić do nadmiernego zużycia wody, jeśli nie są odpowiednio dobrane i regulowane. W moim doświadczeniu, odpowiednie połączenie obu typów zraszaczy w jednym systemie, z uwzględnieniem specyfiki poszczególnych stref, jest często najlepszym rozwiązaniem dla uzyskania optymalnej efektywności i oszczędności.
