Ile zraszaczy na linię? Oblicz optymalną liczbę dla ogrodu!

Planowanie efektywnego systemu nawadniania to podstawa pięknego i zdrowego ogrodu. Kluczową kwestią, która często spędza sen z powiek, jest prawidłowe obliczenie maksymalnej liczby zraszaczy, jaką można podłączyć do jednej linii, czyli sekcji. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak to zrobić samodzielnie, bazując na wydajności Twojego źródła wody i specyfikacji zraszaczy.

Wielu moich klientów pyta mnie, ile zraszaczy można podłączyć do jednej linii. Odpowiedź nigdy nie jest prosta, ponieważ nie ma jednej uniwersalnej liczby. System nawadniania to naczynia połączone, a jego efektywność zależy od wielu wzajemnie oddziałujących na siebie czynników. Musimy wziąć pod uwagę wydajność źródła wody, ciśnienie, rodzaj zraszaczy oraz średnicę rur. Dopiero kompleksowa analiza tych parametrów pozwoli na stworzenie optymalnego i niezawodnego systemu.

Kluczowe czynniki wpływające na liczbę zraszaczy

Zanim przejdziemy do konkretnych obliczeń, musimy zrozumieć podstawowe parametry, które determinują, ile wody jest dostępne i jak zostanie ona rozprowadzona. To fundament, na którym opiera się każdy dobrze zaprojektowany system nawadniający.

Wydajność źródła wody (przepływ)

Wydajność źródła wody, czyli przepływ, to nic innego jak ilość wody, jaką Twoje przyłącze wodociągowe lub studnia jest w stanie dostarczyć w określonym czasie. Jest to absolutnie fundamentalny parametr, ponieważ określa maksymalną ilość wody, którą możesz wykorzystać w całym systemie nawadniającym. Zazwyczaj mierzymy ją w litrach na minutę (l/min) lub metrach sześciennych na godzinę (m³/h). Bez znajomości tej wartości, wszelkie dalsze obliczenia są po prostu zgadywaniem.

Ciśnienie robocze

Ciśnienie robocze to siła, z jaką woda jest wypychana przez system. Ma ono bezpośredni wpływ na to, jak daleko i jak równomiernie zraszacze będą rozpylać wodę. Zbyt niskie ciśnienie sprawi, że zraszacze nie osiągną deklarowanego zasięgu, a opad będzie nierównomierny. Z kolei zbyt wysokie ciśnienie może prowadzić do mgławienia wody i jej marnowania. Ciśnienie mierzymy w barach (Bar) i jest ono równie ważne jak przepływ dla prawidłowego funkcjonowania każdego zraszacza.

Zużycie wody przez zraszacze

Różne typy zraszaczy mają odmienne zapotrzebowanie na wodę, co jest kluczowe przy projektowaniu sekcji. Zużycie wody zależy nie tylko od samego typu zraszacza (statyczny, rotacyjny), ale przede wszystkim od zamontowanej dyszy, ustawionego kąta pracy oraz promienia zraszania. Te dane są zawsze dostępne w tabelach producentów i są absolutnie niezbędne do prawidłowych obliczeń. Na przykład:

• Zraszacze statyczne z dyszą MP Rotator zużywają zazwyczaj około 2-4 l/min.
• Zraszacze statyczne z tradycyjnymi dyszami (np. 15VAN) mogą zużywać od 4 do 15 l/min, w zależności od promienia i kąta.
• Zraszacze rotacyjne (turbinowe) mają znacznie większe zapotrzebowanie, od 6 do nawet 20 l/min, w zależności od modelu i dyszy.

Jak widać, różnice są znaczące, dlatego tak ważne jest precyzyjne dobranie zraszaczy i sprawdzenie ich specyfikacji.

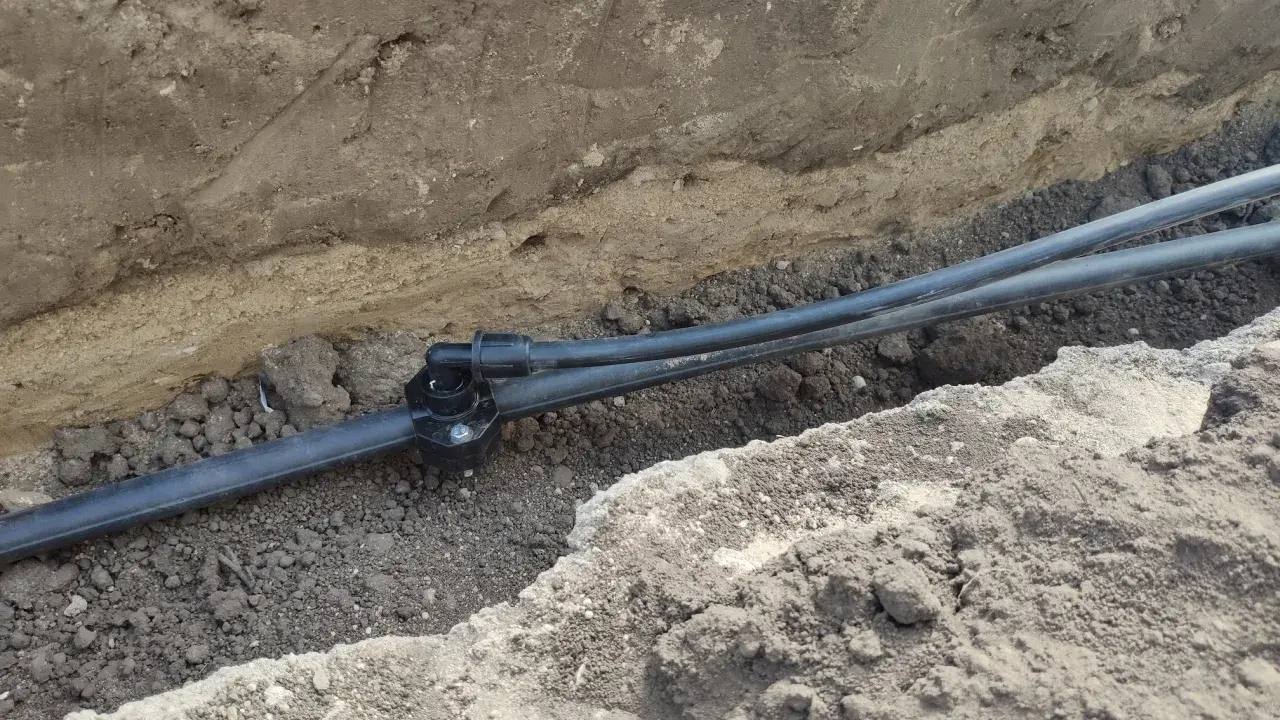

Średnica rury zasilającej sekcję

Rola średnicy rury zasilającej sekcję jest często niedoceniana, a ma ona kluczowe znaczenie w minimalizowaniu strat ciśnienia. Woda przepływająca przez rury napotyka opór, który powoduje spadek ciśnienia. Im mniejsza średnica rury, dłuższa linia i większy sumaryczny przepływ wody, tym większe będą straty ciśnienia. Aby zapewnić odpowiednie ciśnienie na ostatnim zraszaczu w linii, często konieczne jest zastosowanie rur o większej średnicy, np. 25 mm, 32 mm, a nawet 40 mm w przypadku bardzo długich linii lub dużego zapotrzebowania na wodę. To inwestycja, która zwraca się w równomiernym nawadnianiu i długiej żywotności systemu.

Jak samodzielnie obliczyć liczbę zraszaczy przewodnik krok po kroku

Teraz, gdy rozumiemy podstawowe czynniki, przejdźmy do praktyki. Przedstawię Ci sprawdzony proces, który pozwoli Ci samodzielnie obliczyć maksymalną liczbę zraszaczy na jednej linii. To klucz do dobrze działającego systemu nawadniającego.

Krok 1: Zmierz wydajność źródła wody (próba wiaderkowa)

To absolutna podstawa. Bez znajomości wydajności źródła wody, nie jesteśmy w stanie niczego sensownie zaprojektować. "Próba wiaderkowa" jest prosta do wykonania:

1. Przygotuj wiadro o znanej pojemności, np. 10-litrowe. Upewnij się, że znasz jego dokładną pojemność.
2. Podłącz wiadro pod kran, z którego będzie zasilany system nawadniania (lub pod główny zawór). Otwórz kran na pełen przepływ.
3. Uruchom stoper w momencie rozpoczęcia napełniania wiadra i zatrzymaj go, gdy wiadro będzie pełne. Zapisz dokładnie czas w sekundach.
4. Oblicz wydajność źródła wody, korzystając ze wzoru:
   Wydajność (l/min) = (Pojemność wiadra w litrach / Czas napełniania w sekundach) * 60
   Przykład: Jeśli 10-litrowe wiadro napełniło się w 20 sekund, to wydajność wynosi: (10 l / 20 s) * 60 = 0.5 * 60 = 30 l/min.

Krok 2: Zmierz ciśnienie statyczne

Ciśnienie statyczne to ciśnienie w systemie, gdy nie ma przepływu wody czyli wszystkie krany są zakręcone. Do tego potrzebujesz manometru, który możesz podłączyć do kranu lub specjalnego króćca. Odczyt ciśnienia statycznego jest punktem wyjścia do oceny, czy Twoje źródło wody ma wystarczającą "siłę" do zasilenia zraszaczy. Pamiętaj, że ciśnienie dynamiczne (podczas przepływu) będzie zawsze niższe niż statyczne.

Krok 3: Oblicz bezpieczną wydajność sekcji (bufor bezpieczeństwa)

Zawsze, ale to zawsze, projektuj system z marginesem bezpieczeństwa. Nigdy nie wykorzystuj 100% zmierzonej wydajności źródła wody. Ja osobiście zalecam stosowanie zasady 70-80% maksymalnej wydajności. Dlaczego? Ponieważ wahania ciśnienia w sieci, starzenie się instalacji, drobne nieszczelności czy inne czynniki mogą obniżyć rzeczywistą dostępną wydajność. Pozostawienie buforu gwarantuje stabilną i efektywną pracę systemu przez lata.
Bezpieczna Wydajność Sekcji = Zmierzona Wydajność Źródła * 0.7 (lub 0.8)
Kontynuując przykład: Jeśli zmierzona wydajność to 30 l/min, to bezpieczna wydajność dla sekcji to: 30 l/min * 0.7 = 21 l/min.

Krok 4: Odczytaj zużycie wody zraszaczy z tabel producenta

Teraz czas na wybór konkretnych zraszaczy i dysz. Kiedy już zdecydujesz, jakich zraszaczy użyjesz, musisz zajrzeć do tabel technicznych dostarczanych przez producenta. Znajdziesz tam dane dotyczące zużycia wody (l/min) dla różnych ciśnień roboczych i promieni zraszania. Kluczowe jest, aby wybrać wartość zużycia odpowiadającą ciśnieniu, które będzie dostępne w Twoim systemie (pamiętając o stratach ciśnienia w rurach). Jeśli planujesz np. zraszacze statyczne z dyszami MP Rotator, sprawdź, ile litrów na minutę zużywają przy ciśnieniu np. 2.5 Bar.

Krok 5: Oblicz maksymalną liczbę zraszaczy na sekcji

Mając bezpieczną wydajność sekcji i zużycie wody przez jeden zraszacz, możemy wreszcie obliczyć ich maksymalną liczbę. To proste dzielenie:

Maksymalna Liczba Zraszaczy = Bezpieczna Wydajność Sekcji / Zużycie Wody przez Jeden Zraszacz

Przykład obliczeniowy:
Załóżmy, że nasza bezpieczna wydajność sekcji to 21 l/min (z poprzedniego kroku).
Wybraliśmy zraszacze statyczne z dyszami MP Rotator, które według tabeli producenta zużywają 3.5 l/min przy ciśnieniu roboczym, które mamy w systemie.
Maksymalna liczba zraszaczy na sekcji = 21 l/min / 3.5 l/min = 6 zraszaczy.

W tym przypadku, na jednej sekcji moglibyśmy podłączyć maksymalnie 6 zraszaczy MP Rotator. Pamiętaj, że zawsze zaokrąglamy w dół, jeśli wynik nie jest liczbą całkowitą, aby nie przekroczyć bezpiecznej wydajności.

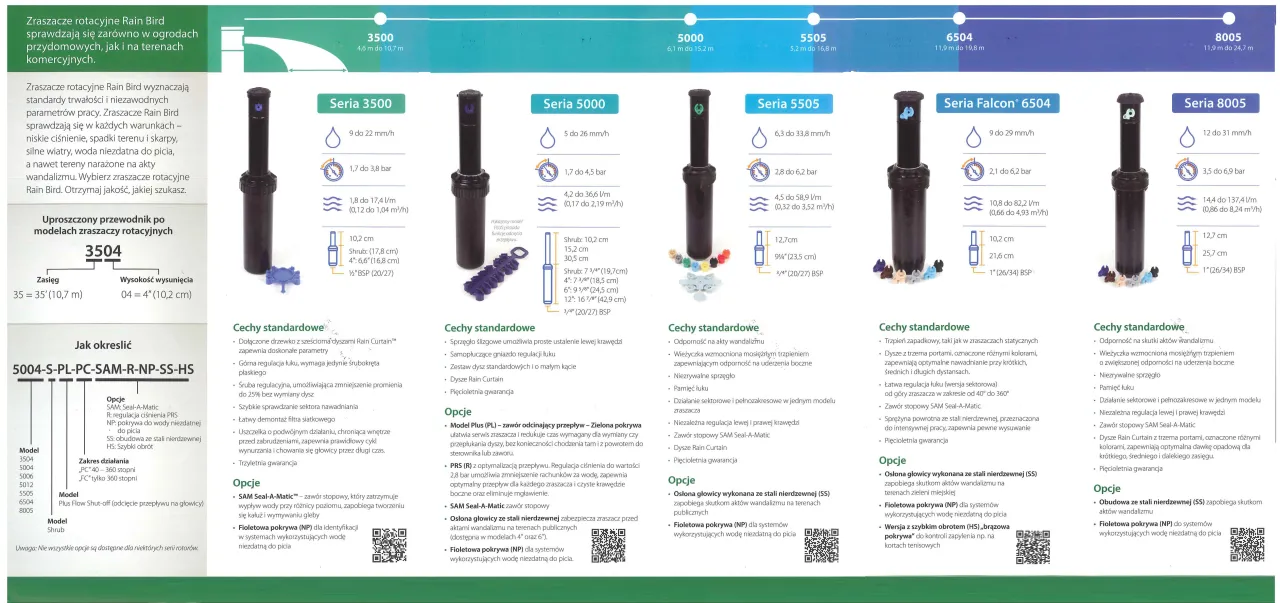

Różne typy zraszaczy a ich zapotrzebowanie na wodę

Zrozumienie specyfiki różnych typów zraszaczy jest tak samo ważne jak znajomość wydajności źródła wody. Każdy rodzaj zraszacza ma inne przeznaczenie i, co najważniejsze, inne zapotrzebowanie na wodę, co bezpośrednio wpływa na projektowanie sekcji.

Zraszacze statyczne (wynurzalne)

Zraszacze statyczne, zwane również wynurzalnymi, to popularny wybór do nawadniania mniejszych i nieregularnych obszarów, takich jak rabaty kwiatowe, krzewy czy niewielkie trawniki. Wypuszczają one wodę w stałym strumieniu lub wachlarzu, a ich zasięg jest zazwyczaj mniejszy niż zraszaczy rotacyjnych. Ich zużycie wody jest bardzo zróżnicowane i zależy głównie od zamontowanej dyszy. Na przykład, z dyszami MP Rotator, o których wspominałem, zużywają one około 2-4 l/min, co czyni je bardzo oszczędnymi. Tradycyjne dysze statyczne mogą zużywać znacznie więcej, nawet do 15 l/min.

Zraszacze rotacyjne (turbinowe)

Zraszacze rotacyjne, często nazywane turbinowymi, są idealne do nawadniania dużych powierzchni trawników. Charakteryzują się większym zasięgiem i obrotowym strumieniem wody, co pozwala na pokrycie rozległych obszarów. Ich zapotrzebowanie na wodę jest zazwyczaj znacznie wyższe niż zraszaczy statycznych, wahając się od 6 do 20 l/min, a nawet więcej, w zależności od modelu i zamontowanej dyszy. To oznacza, że na jednej sekcji zazwyczaj można podłączyć ich mniej niż zraszaczy statycznych.

Dysze wielostrumieniowe (np. MP Rotator)

Dysze wielostrumieniowe, takie jak popularne MP Rotator, to innowacyjne rozwiązanie, które łączy zalety zraszaczy statycznych z efektywnością rotacyjnych. Wypuszczają one wiele małych, obracających się strumieni wody, co zapewnia bardzo równomierny opad i znaczną oszczędność wody. Ich zużycie jest stosunkowo niskie, zazwyczaj w granicach 2-4 l/min, co pozwala na podłączenie większej liczby zraszaczy na jednej sekcji przy zachowaniu wysokiej efektywności nawadniania. To doskonały wybór dla tych, którzy szukają kompromisu między wydajnością a oszczędnością.

Dlaczego nie wolno łączyć różnych typów zraszaczy na jednej sekcji?

To jest złota zasada projektowania systemów nawadniających, której absolutnie nie wolno łamać. Nigdy nie łącz zraszaczy o różnej charakterystyce pracy (np. statycznych z rotacyjnymi) na jednej sekcji! Dlaczego? Ponieważ mają one zupełnie inne dawki opadowe czyli inną ilość wody, jaką dostarczają na metr kwadratowy w określonym czasie. Jeśli połączysz je razem, jeden obszar będzie zalewany, a inny przesuszany. Efektem będzie nierównomierne nawodnienie, marnowanie wody i niezadowalający wygląd ogrodu. Każda sekcja powinna być jednorodna pod względem typu zraszaczy i ich dawki opadowej.

Nigdy nie łącz zraszaczy o różnej charakterystyce pracy (np. statycznych z rotacyjnymi) na jednej sekcji. Takie działanie prowadzi do nierównomiernego nawadniania, gdzie jeden obszar jest zalewany, a inny przesuszany.

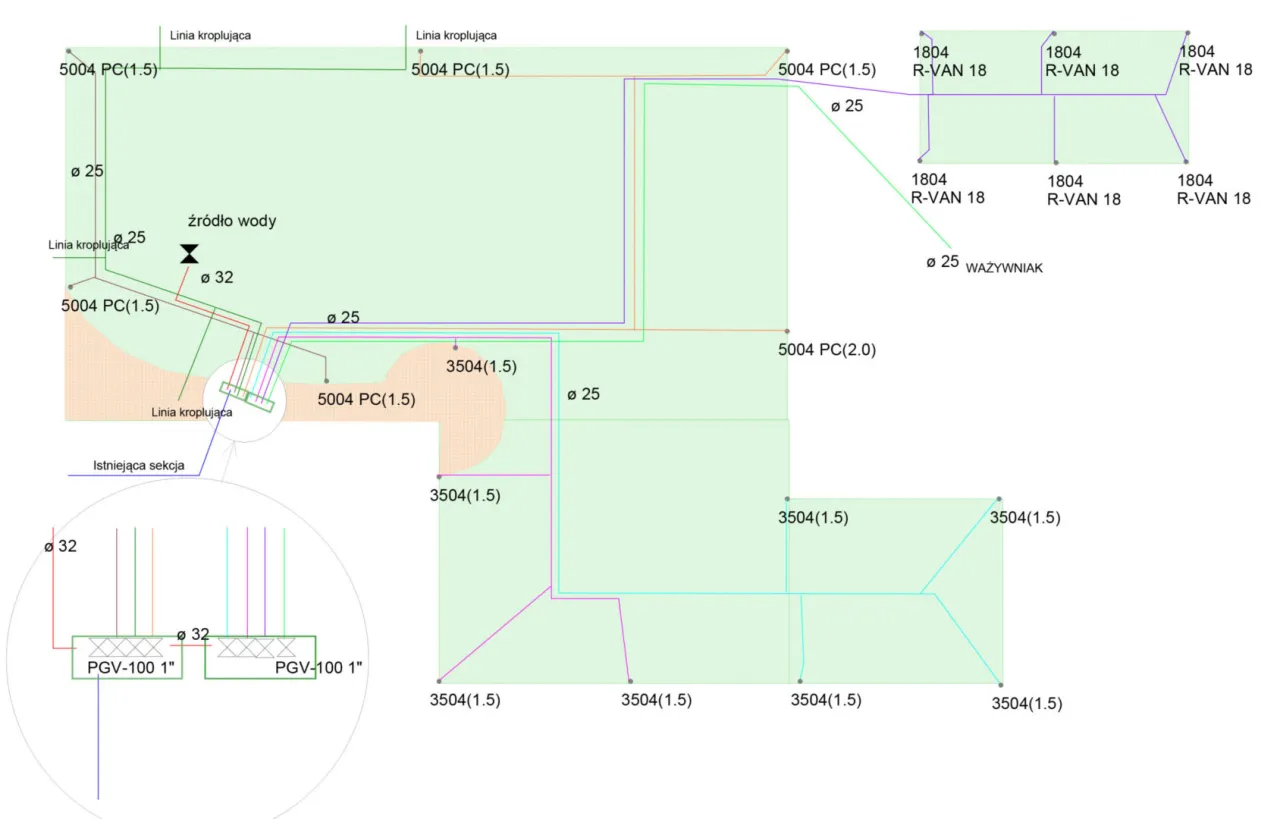

Strategiczne planowanie sekcji nawadniających

Poza samymi obliczeniami, kluczowe jest strategiczne podejście do podziału ogrodu na sekcje. Dobrze zaplanowane sekcje to gwarancja, że każda część ogrodu otrzyma dokładnie tyle wody, ile potrzebuje, bez marnotrawstwa i problemów.

Grupowanie roślin o podobnych potrzebach

Podstawą efektywnego nawadniania jest grupowanie roślin i obszarów ogrodu o podobnych potrzebach wodnych i warunkach nasłonecznienia w oddzielne sekcje. Nie ma sensu podlewać trawnika tak samo intensywnie jak rabaty z roślinami śródziemnomorskimi czy warzywnika. Różne rośliny mają różne wymagania, a słońce w różnych częściach ogrodu operuje inaczej. Dzięki podziałowi na sekcje możesz dostosować czas i intensywność nawadniania do specyficznych potrzeb, co przekłada się na zdrowsze rośliny i oszczędność wody.

Praktyczne wskazówki dotyczące podziału na sekcje

W praktyce oznacza to, że powinieneś stworzyć oddzielne sekcje dla:

• Trawnika: Zazwyczaj wymaga on intensywnego i równomiernego nawadniania, najlepiej zraszaszami rotacyjnymi lub statycznymi z dyszami MP Rotator.
• Rabat kwiatowych i krzewów: Tutaj często sprawdzą się zraszacze statyczne z dyszami o mniejszym promieniu lub linie kroplujące.
• Warzywników: Najczęściej stosuje się linie kroplujące, które dostarczają wodę bezpośrednio do korzeni roślin.
• Żywopłotów i drzew: Również doskonale nadają się do nawadniania liniami kroplującymi lub mikrozraszaczami.

Pamiętaj, że każda taka sekcja musi mieć swoje własne elektrozawory i być uruchamiana niezależnie.

Wpływ strat ciśnienia na projektowanie sekcji

Wspominałem już o stratach ciśnienia, ale warto to podkreślić: są one niezwykle istotne w projektowaniu sekcji. Im dłuższa linia zasilająca i im mniejsza jej średnica, tym większe straty ciśnienia. To oznacza, że nawet jeśli Twoje źródło wody ma świetne ciśnienie, na ostatnim zraszaczu w długiej i cienkiej linii może być ono niewystarczające. Duże straty ciśnienia mogą drastycznie zmniejszyć efektywną liczbę zraszaczy, które można podłączyć do jednej sekcji. Dlatego zawsze zalecam stosowanie odpowiednio dużych średnic rur (np. 32 mm dla głównej linii zasilającej sekcję, a dopiero potem redukcja do 25 mm dla odgałęzień do zraszaczy), aby zminimalizować te straty i zapewnić optymalne ciśnienie na każdym zraszaczu.

Najczęstsze błędy i jak ich unikać

Nawet doświadczeni ogrodnicy mogą popełniać błędy przy projektowaniu nawadniania. Chcę Cię ostrzec przed najczęstszymi pułapkami, abyś mógł ich skutecznie unikać i cieszyć się bezproblemowym systemem.

Mit o uniwersalnej liczbie zraszaczy

Jednym z najgroźniejszych mitów, z jakim się spotykam, jest przekonanie, że istnieje jakaś "uniwersalna" liczba zraszaczy, którą można podłączyć do jednej sekcji na przykład "9 zraszaczy na sekcję". To absolutna bzdura! Jak już wiesz, liczba ta jest ściśle uzależniona od indywidualnych parametrów Twojego źródła wody i wybranych zraszaczy. Opieranie się na takich uproszczeniach prowadzi do nieskutecznego nawadniania, marnowania wody, a w konsekwencji do frustracji i konieczności przebudowy systemu. Zawsze wykonuj indywidualne obliczenia to jedyna droga do sukcesu.

Zbyt mała średnica rury

Zastosowanie zbyt małej średnicy rury w systemie nawadniającym to jeden z najczęstszych i najbardziej kosztownych błędów. Prowadzi to do drastycznych spadków ciśnienia, co objawia się nierównomiernym zraszaniem, zmniejszonym zasięgiem zraszaczy, a w skrajnych przypadkach wręcz "duszeniem się" całego systemu. Zraszacze nie będą pracować z optymalną wydajnością, a trawnik będzie miał suche plamy. Zawsze lepiej jest zainwestować w rury o nieco większej średnicy niż borykać się z problemami przez lata.

Ignorowanie danych producenta

Producenci zraszaczy i dysz dostarczają szczegółowe tabele i specyfikacje techniczne nie bez powodu. Zawierają one kluczowe informacje o zużyciu wody, zasięgu i ciśnieniu roboczym. Ignorowanie tych danych i projektowanie "na oko" to przepis na katastrofę. Prowadzi to do błędnych obliczeń, nieskutecznego nawadniania i problemów z funkcjonowaniem systemu. Zawsze traktuj specyfikacje producenta jako swoje główne źródło informacji.

Przeczytaj również: Jak działa zraszacz rotacyjny? Pełny poradnik i regulacja

Projektowanie „na styk” bez marginesu bezpieczeństwa

Wracam do zasady 70% (lub podobnego marginesu bezpieczeństwa), ponieważ jest ona absolutnie kluczowa. Projektowanie systemu "na styk", czyli wykorzystywanie 100% zmierzonej wydajności, to proszenie się o kłopoty. Co się dzieje, gdy system jest projektowany bez buforu? Wystarczy niewielkie wahanie ciśnienia w sieci wodociągowej, spadek wydajności studni, czy nawet lekkie zabrudzenie filtra, aby cały system zaczął działać nieprawidłowo. Zraszacze nie osiągną zasięgu, a nawadnianie będzie nierównomierne. Margines bezpieczeństwa to Twoja polisa na stabilną i bezproblemową pracę systemu przez długie lata.
